【产品名称：电动真空球阀】 【产品型号：GUD-25】 【产品介绍】：
GUD电动真空球阀分为三种不同的连接形式，按照GB6070标准的活套法兰连接、按照GB4982标准的快卸法兰连接和螺纹式连接适用真空范围：0.6×106～1.3×10-4pa。用于真空系统中接通或切断管路的介质流。该阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。 【工作原理】：
GUD电动真空球阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。 【产品特点】：
1、结构紧凑，重量轻，外形简洁、美观。
2、开关扭矩小，配置电动执行器小，工作稳定、可靠。
3、该阀既能适用高真空，又能适用一定的正压力下使用。

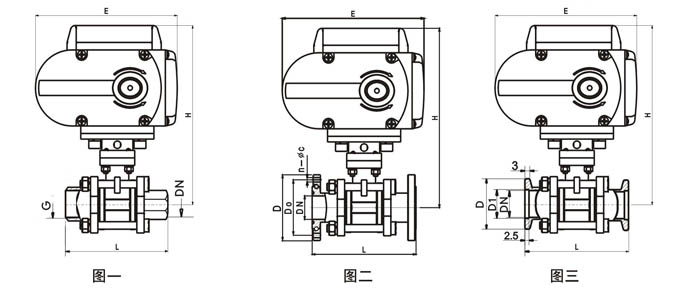

4、由于球阀全通径结构，又能达到真空要求，所以也能适用于加速器真空系统。 【产品结构尺寸】：
☆快装☆连接尺寸 (标准：GB4982) 型 号 | DN | A | B | L | H | GUD-16R | 16 | 30 | 12.2 | 75 | 220 | GUD-20R | 20 | 40 | 26.2 | 90 | 230 | GUD-25R | 25 | 40 | 26.2 | 100 | 240 | GUD-32R | 32 | 55 | 34.2 | 110 | 252 | GUD-40R | 40 | 55 | 41.2 | 120 | 265 |
☆卫生级☆连接尺寸 (标准：ISO-2852) 型 号 | DN | A | B | L | H | GUD-16R | 16 | 34 | 27.5 | 75 | 220 | GUD-20R | 20 | 50.5 | 43.5 | 90 | 230 | GUD-25R | 25 | 50.5 | 43.5 | 100 | 240 | GUD-32R | 32 | 50.5 | 43.5 | 110 | 252 | GUD-40R | 40 | 50.5 | 43.5 | 120 | 265 | GUD-50R | 50 | 64 | 56.5 | 135 | 285 | GUD-65R | 65 | 77.5 | 70.5 | 150 | 330 | GUD-80R | 80 | 91 | 83.5 | 200 | 390 | GUD-100R | 100 | 119 | 110 | 250 | 440 |
☆活动法兰☆连接尺寸 (标准：GB6070) 型 号 | DN | A | B | n | c | L | H | GUD-16R | 16 | 60 | 45 | 4 | 6.6 | 75 | 220 | GUD-20R | 20 | 65 | 50 | 4 | 6.6 | 90 | 230 | GUD-25R | 25 | 70 | 55 | 4 | 6.6 | 100 | 240 | GUD-32R | 32 | 90 | 70 | 4 | 9 | 110 | 252 | GUD-40R | 40 | 100 | 80 | 4 | 9 | 120 | 265 | GUD-50R | 50 | 110 | 90 | 4 | 9 | 135 | 285 | GUD-65R | 65 | 130 | 110 | 4 | 9 | 150 | 330 | GUD-80R | 80 | 145 | 125 | 8 | 9 | 200 | 390 | GUD-100R | 100 | 165 | 145 | 8 | 9 | 250 | 440 |
, |
