【产品名称：电动对夹式球阀】 【产品型号：Q971F-16P】 【产品介绍】：
Q971F电动对夹式球阀可制作成标准高平台结构，也可制作成卫生级、保温型等阀门。比一般球阀长度短、体积更小，重量更轻，且无外漏，密封性能良好。 【工作原理】：
Q971F电动对夹式球阀以电源电压作动力，直接接受统一标准信号，将此转变成与输入信号相对应的位移，以角度位移（0～90度）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。 【产品特点】：
1、安装简便，能以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择，更有防爆电装。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、直连方式，电动执行机构内置伺服系统，无须另配伺服放大器。
5、球阀和电动执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
6、密封材料为聚四氟乙烯等，具有自润滑性，与球体的摩擦损小，故球阀的使用寿命长。 【主要技术参数】： ☆阀体 | 阀体形式 | 直通铸造超短阀 | | 公称通径 | DN15～150mm | | 公称压力 | PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K | | 法兰标准 | JIS、ANSI、GB、JB、HG等 | | 连接形式 | 对夹式、法兰式 | | 压盖型式 | 螺母压紧式 | | 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
☆阀内件 ☆执行机构 | 执行器型号 | DSR系列角行程执行机构 | | 主要技术参数 | 电源：AC200/220V，50/60Hz、输出力矩：50N·M～2000N·M、动作范围：0～90°，0～360° | | 动作时间：15秒/30秒/60秒、保护装置：过热保护、手动操作：同附带手柄操作、限位：电气、机械二重限位 | | 防护等级：相当于IP-65、位置测量：可选装开关或电位计、驱动电机：8W/E、进线接口：PE1/2〞进线线锁 |
※注：如需详细执行器参数，请进入电动执行器页面进行查阅。 ☆主要性能指标 | 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | | 允许压差 | ≤ 公称压力(MPa) | | 动作范围 | 0～90°，0～360° | | 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | | 基本误差 | ±1% | | 回差 | ±1% | | 死区 | ≤1%(可调) | | 可调范围 | 250：1 | 350：1 |
☆主要零件材料 | 1 | 阀体 | WCB、CF8、CF8M、CF3M |
| | 2 | 压圈 | 2Cr13、304、316 | | 3 | 阀座 | PEFE、PPL、304、316 | | 4 | 球体 | 2Cr13、304、316 | | 5 | 阀杆 | 2Cr13、304、316 | | 6 | 密封填料 | PTFE/柔性石墨 | | 7 | 螺母压盖 | 2Cr13、304、316 |

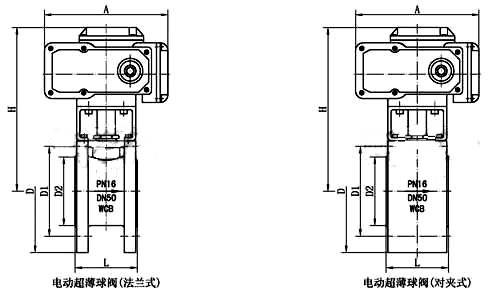

【主要外形及连接尺寸】：
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | | L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | | H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | | D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | | D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | | D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | | A | 根据阀门压力大小而定。配置机型不同，外形尺寸也不相同。可进入电动执行器页面查阅。 |
※注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。 , |
