【产品名称：电动V型球阀】 【产品型号：VQ947H-16P】 【产品介绍】：
VQ947H电动V型球阀密封材料有：聚四氟乙烯密封、不锈钢密封以及硬质合金密封。阀芯设计成带有开关的V型缺口，且可根据用户要求，定制V型口角度。使用流通能力大，压力损失小，并具有截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。 【工作原理】：
VQ947H电动V型球阀以电源电压作动力，直接接受标准信号，将此转变成与输入信号相对应的位移，以角度位移（0～90度）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。 【产品特点】：
1、V型口角度可定制，满足截流特性和控制功能。
2、采用可动金属阀座，自助补偿功能，并具有密封性能及使用寿命。
3、采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有灵敏度和感应速度。
4、V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。 【主要技术参数】：
☆阀体 | 阀体形式 | 直通铸造球型阀 | | 公称通径 | DN25～400mm | | 公称压力 | PN1.6、2.5、4.0、6.4 MPa | | 法兰标准 | GB、JB、HG、ANSI、JIS等 | | 连接形式 | 对夹式、法兰式 | | 阀盖形式 | 整体式 (适用温度-45～+400℃) | | 压盖型式 | 螺栓压紧式 | | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
☆阀内件 ☆执行机构 | 执行器型号 | DSR、3810R、DZW、HQ、PSQ | | 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC | | 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | | 环境温度：-25～+70℃、环境湿度：≤95% |
※注：如需详细执行器参数，请进入电动执行器页面进行查阅。 ☆主要性能指标 | 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 额定流量系数KV | 32 | 46 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | | 允许压差(MPa) | ≤ 公称压力 | | 动作范围 | 0～90° | | 泄露量Q | 软密封VI级、硬密封IV级、符合ANSI B16.104标准 | | 基本误差 | ±1% | | 回差 | ±1% | | 死区 | ≤0.8% | | 可调范围 | 200：1 |
☆主要零件材料 | 1、2 | 底座、阀体 | WCB、CF8、CF8M、CF3M |  | | 3 | 下轴套 | 铜/不锈钢 | | 4 | 压圈 | 2Cr13、304、316、316L | | 5 | 阀座 | PTFE、PPL、不锈钢 | | 6 | V型球体 | WCB、CF8、CF8M、CF3M (硬化处理) | | 7 | 上阀轴 | 铜/不锈钢 | | 8 | 阀杆 | 2Cr13、304、316、316L | | 9 | 填料 | V型聚四氟乙烯填料、石墨填料 | | 10 | 填料压套 | 2Cr13、304、316、316L | | 11 | 压板 | WCB、CF8、CF8M、CF3M |

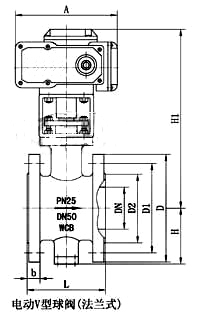

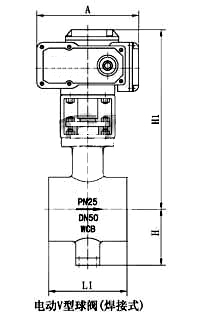

【主要外形及连接尺寸】： | 公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 | | L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 | | H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 | | H1 | 根据所配执行机构而定 | | D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | | D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | | D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | | b | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 28 | | A | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
※注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。 , |
