电动高压内螺纹球阀(Q911F-420)
  产品名称: 电动高压内螺纹球阀(Q911F-420)
  产品型号: Q911F-420


  咨询电话:021-51602595 黄经理
 相关产品
 电动对夹式球阀(Q971F-16P)
 电动O型球阀(Q941F-16C)
 电动内螺纹球阀(Q911F-25P)
 电动V型球阀(VQ947H-16P)


【产品名称:电动高压内螺纹球阀】
【产品型号:Q911F-420】

【产品介绍】:
Q911F电动高压内螺纹球阀是由KHB高压球阀阀体及角行程电动执行器组成。球阀使用在压力50.0MPa的 水、油、气等。

【工作原理】:
Q911F电动高压内螺纹球阀以电源电压作动力,直接接受统一标准信号,将此转变成与输入信号相对应的位移,以角度位移(0~90度)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(二位开关式接受电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。

【产品特点】:
1、安装简便,能以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择,更有防爆电装。
3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
4、直连方式,电动执行机构内置伺服系统,无须另配伺服放大器。
5、球阀和电动执行器之间无支架连接,一体化的外型结构紧凑,减少设备空间。
6、密封材料为聚四氟乙烯等,具有自润滑性,与球体的摩擦损小,故球阀的使用寿命长。

【阀体】:

阀体形式三段式锻造阀体
公称通径DN15~300mm、1/2"~12"
公称压力PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa;ANSI 150、300、600、900LB
法兰标准ANSI、GB、JB、HG等
连接形式法兰式、焊接式、螺纹式(适用于PN10MPa以内)
阀盖形式整体式
压盖型式压盖压紧式
密封填料V型聚四氟乙烯填料、柔性石墨填料等


【阀内件】:

阀芯形式O型球体阀芯
流量特性快开型


【执行机构】:

执行器型号DSR、HQ、381、DZW系列角行程执行机构
主要技术参数电源:AC200/220V,50/60Hz、输出力矩:50N·M~2000N·M、动作范围:0~90°,0~360°
动作时间:15秒/30秒/60秒、保护装置:过热保护、手动操作:同附带手柄操作、限位:电气、机械二重限位
防护等级:相当于IP67、隔爆标志:ExdⅡBT4、驱动电机:8W/E、进线接口:PE1/2〞进线线锁


【主要性能指标】:

公称通径 DN(mm)1520253240506580100125150200250300
允许压差(MPa)≤ 公称压力
动作范围0~90°、0~360°
泄露量Q按GB/T4213-92,小于额定KV0.01%
基本误差±1%
回差±1%
死区≤1%(可调)
可调范围250:1350:1


【主要零件材料】:

零件名称材料
阀体、阀盖WCBZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)
球体2Cr13ZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆2Cr13316L1Cr18Ni9Ti(304)1Cr18Ni12Mo2Ti(316)
阀座密封圈PTFE、碳素纤维+PTFE、对位聚苯
螺柱、螺母35 35CrMoA(B7) 45(2H)2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料V型PTFE、柔性石墨


【主要性能规范】:

公称通径DN(mm)DN15-3001/2"~12"
公称压力PN(MPa)1.62.54.06.410.016.025.01503004006009001500
试验压力强度试验2.43.756.09.615.024.037.53.17.810.215.323.138.4
密封试验1.762.754.47.0411.017.627.52.25.67.511.216.828.1
低压气密试验0.5~0.7
适用介质水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

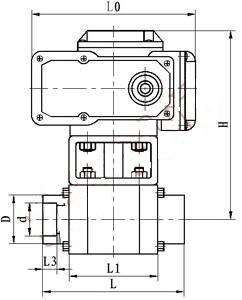

【主要尺寸】:

公称通径

Q911N-100/160、Q911N-100/160P

Q911N-320、Q911N-320P

管螺纹

尺寸(mm)

管螺纹

尺寸(mm)

d

L

H

W

E

H

W

SW

L

6

1/4

11

70

43

108

42.5

-

-

-

-

70

10

3/8

11

70

43

108

42.5

-

-

-

-

-

15

1/2

11

85

43

108

42.5

1/2

68

130

41

85

20

3/4

14

95

45.5

146

47.5

3/4

77

180

46

95

25

1

21

105

59.5

146

52.5

1

82

180

55

105

32

1 1 /4

25

120

64.5

146

60

1 1 /4

115

300

70

120

40

1 1 /2

32

130

76

254

65

1 1 /2

120

300

80

130

50

2

38

150

81

254

75

2

130

300

100

150
