   首页 - 产品展厅 - 产品介绍
阻火器

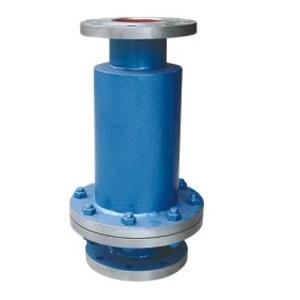

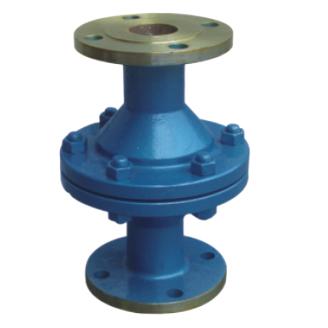

  产品名称: 阻火器
  产品型号: ZGB-I/FPB/GZW


  咨询电话:021-51602595 黄经理
 相关产品
 阻火器


【产品名称:GZW阻爆燃型阻火器

【产品型号:GZWGYW

产品简介:

GZW/GYW阻爆燃型阻火器是适用于石化、化工、轻工等行业中的可燃气体输送过程中的安全装置。根据阻火性能和阻火等级可分为阻爆燃型和阻爆轰型两大类。

工作原理:

GZW/GYW管道阻火器是适用于石化、化工、轻工等行业的可燃气体运输过程中的安全装置。阻火器有阀体和芯件两部分组成。通过芯件来阻止火焰在管道内蔓延,其原理为“器壁效应”,就是火焰与器壁的碰撞进行能量转换,减低了温度,使其在芯件中熄灭避免了火焰在芯件的另一端复燃。

产品特点:

★阻火器连续13次以亚音速火焰试验每次都能阻止火焰的通过。

☆水压试验2.4MPa无渗漏。

主要用途:

★火炬系统。

☆油气回收系统。

◆气体分析系统。

◇气体净化通化系统。

▲煤矿瓦斯排放系统。

△加热炉燃料气的管网上。

★输送可燃性气体的管道上。

【产品名称:FWL-I型管道阻火器

【产品型号:FWL-I

产品简介:

FWL-I型管道阻火器可燃气体管道阻火器,采用四片阻火板,比普通管道阻火器多两片阻火板,适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

工作原理:

产品由芯件和壳体两部分组成,芯件是核心,是由两层超薄的不锈钢带,一条被压成波N形,另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面,是小三角形直通流道,而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过,阻火器也正是通过它来阻止火焰在管道中的蔓延,其原理为“器壁效应”,就是火焰与器壁的碰撞进行能量转换,降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。

产品特点:

FWL-I管道阻火器具有结构合理,重量轻、耐腐蚀。易检修,安装方便等特点。

☆阻火层采用不锈钢材料制造,耐腐蚀易于清洗。

◆壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。

▲水压试验2.4MPa无渗漏。

主要用途:

★火炬系统。

☆油气回收系统。

◆气体分析系统。

◇气体净化通化系统。

▲煤矿瓦斯排放系统。

△加热炉燃料气的管网上。

★输送可燃性气体的管道上。



【产品名称:氧气管道阻火器

【产品型号:FP、FPV

产品简介:

FPV型氧气管道阻火器应用于冶金、化工等行业的氧气输送管道,可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源,杜绝管道燃爆事故的发生。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。本阻火器适用于管道DN15-500mm,工作压力不大于3MPa的氧气管道阻火之用。有法兰、内螺纹连接。

氧气管道阻火器工作原理:

FP-XT型氧气管道阻火器和FPV-XT型氧气管道阻火器分别用于阀门前、阀门后。是采用铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”,局部温度骤升,成为着火能源;可以防止在阀门前后压差作用下,高速运动的物质微粒(如铁锈、粉尘、焊渣等)与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源,杜绝管道中燃爆事故的发生。

氧气管道阻火器产品特点:

★氧气管道阀门前、后阻火器成功解决了铜合金和不锈钢异种金属焊接的难题。

☆本产品能有效地切断因高速氧气流中杂物和管壁急剧摩擦产生的火源,杜绝管道燃爆事故的发生。

◆可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”,局部温度骤升,成为着火能源。

氧气管道阻火器维护保养方法:

◆每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

◇被堵塞的阻火器阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。

▲清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。

△重新安装阻火器时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。



【产品名称:GZ-I网型储罐阻火器

【产品型号:GZ-I

GZ-I网型储罐阻火器产品简介:

GZ-I网型储罐阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的储罐和管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。可与呼吸阀配套使用。

GZ-I网型储罐阻火器工作原理:

产品由芯件和壳体两部分组成,芯件是核心,是由两层超薄的不锈钢带,一条被压成波N形,另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面,是小三角形直通流道,而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过,阻火器也正是通过它来阻止火焰在管道中的蔓延,其原理为“器壁效应”,就是火焰与器壁的碰撞进行能量转换,降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。

GZ-I网型储罐阻火器产品特点:

★可与呼吸阀配套使用,亦可单独使用。

☆通常装在输送或排放易燃易爆气体的储罐和管线上。

◆具有结构紧凑、可靠性高,阻火芯件防爆、防腐、阻火性能强、便于清洗等。

◇壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。

GZ-I网型储罐阻火器主要技术参数:

★适用于储存闪点低于60oC的石油化工产品,如汽油、煤油、轻柴油、甲苯等。

☆工作温度≤48oC。

◆壳体材质:碳钢、不锈钢:SUS304◇SUS304L、SUS314△SUS316L。

◇阻火芯件材质:不锈钢波纹板。

▲防爆级别:BSS5501:IIA、IIB、IIC。

△制造、检测标准:按GB5908-8, 6标准执行。

★连接方式:焊接、法兰。



【产品名称:HGS07-023砾石管道阻火器

【产品型号:HGS07-023

HGS07-023砾石管道阻火器产品简介:

HGS07-023砾石管道阻火器是金属砾石网型阻火器,该阻火器芯子采用砾石网及砾石丸,耐腐蚀,易于清洁。

HGS07-023砾石管道阻火器工作原理:

HGS07-023砾石管道阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,滤芯是阻止火焰传播的主要构件。砾石管道阻火器壳体采用碳素钢或不锈钢,阻火器芯子采用砾石网及砾石丸,耐腐蚀易于清洗。

HGS07-023砾石管道阻火器产品特点:

★易检修、安装方便。

☆结构合理、重量轻、耐腐蚀。

◆阻火器芯子采用砾石网及砾石丸,耐腐蚀,易于清洁。

HGS07-023砾石管道阻火器产品性能:

☆耐烧性能合格,能防毒、防腐。

◆壳体水压试验合格。

◇阻爆性能:ⅡB级。



【产品名称:ZGB-I型储罐波纹阻火器

【产品型号:ZGB-I

ZGB-I型储罐波纹阻火器产品简介:

ZGB-I型储罐波纹阻火器,用于安装原油,汽油、煤油、柴油、芳烃,硫等固定顶式储罐上的,与呼吸阀、呼吸人孔、通气孔配套使用的重要安全设备。它的功能是允许易燃易爆气体通过,对火焰有阻止窒息作用。

ZGB-I型储罐波纹阻火器工作原理:

储罐波纹型阻火器采用不锈钢“N”形,双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。

ZGB-I型储罐波纹阻火器产品特点:

★本阻火器通常与呼吸阀配套或单独使用,也可适用内浮顶式油罐的通气管路上。

◆产品结构合理,造型美观,外壳为铸造铝合金,重量轻,安装方便,阻火层芯子采用不锈钢材料,耐腐蚀性强,耐烧、阻爆等。

ZGB-I型储罐波纹阻火器适用范围:

★内浮顶油罐通气管上。

☆加油站地下油罐通气管上。

◆可与呼吸阀配套使用,又可单独使用。

◇适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品。如:汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐。



【产品名称:ZGB-II抽屉式储罐阻火器

【产品型号:ZGB-II、ZH-I

ZGB-II抽屉式储罐阻火器产品简介:

ZGB-II(ZH-I)抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与呼吸阀配套使用,其主要功能是允许易燃易爆的气体通过,对外界传入储罐的火焰起有阻止与窒息作用。ZGB-2(ZH-1)抽式阻火器可以与通气管配套或单独使用,其它规格产品可按用户要求提供。

ZGB-II抽屉式储罐阻火器工作原理:

ZGB-II抽屉式储罐阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。适用于可燃气体管道,如汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用,亦可单独使用。本类阀门在管道中一般应当按照工况正确安装。

ZGB-II抽屉式储罐阻火器产品特点:

◆壳体水压试验合格。结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

◇阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度。

▲滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。

△金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网,多层重叠组成。通常采用16~22目金属网,为4~12层。



【产品名称:HGS07网型阻火器

【产品型号:HGS07

HGS07网型阻火器产品简介:

HGS07型网型阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网,也适用于民用煤气管道,防止在非正常情况下火焰于管道中的逆向传播,以避免灾难性事故的发生。网型阻火器设备是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过,对火焰有阻止窒息作用。可以与呼吸阀配套使用,也可以单独使用。

HGS07网型阻火器工作原理:

HGS07型网型阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度,以承受爆炸产生的冲击压力,滤芯是阻止火焰传播的主要构件。HGS07型网型阻火器壳体采用碳素钢或不锈钢,阻火器芯子采用不锈钢,耐腐蚀易于清洗。

HGS07网型阻火器产品特点:

★易检修、安装方便。

☆结构合理、重量轻、耐腐蚀。

◆阻火器芯子采用不锈钢,耐腐蚀,易于清洁。

产品性能:

☆耐烧性能合格,能防毒、防腐。

◆壳体水压试验合格。

◇阻爆性能:ⅡB级。



【产品名称:乙炔阻火器

【产品型号:HF系列】

乙炔阻火器产品简介:

乙炔阻火器是由壳体和阻火层及止回装置组成。乙炔阻火器采用碳素钢或不锈钢,阻火器芯子是由两层不锈钢带,一条被压成波N形,另一条平面钢带则将它围绕圆心紧紧缠绕而成,耐腐蚀易于清洗。乙炔阻火器是安装在燃料气进入喷嘴前的燃料气管道上。

乙炔阻火器工作原理:

本阻火器是用于加热炉的燃气管道上。应安装在燃料气进入喷嘴前的燃料气管道上,以防止空火。当喷嘴回火时阻火器内金属网与止回阀器壁效应转化为热能使火焰熄灭,防止因回火而引起燃料气管道内爆炸的危险。

乙炔阻火器产品特点

☆本产品适用于安装在输送可燃性气体,如加热炉燃料气、石油液化气、煤矿瓦斯排放的管网,也适用于民用煤气管道。

◆防止在非正常情况下火焰于管道中的逆向传播,以避免事故的发生。本产品安全阻火速度1425m/s,极限阻火速度1605m/s。



【产品名称:FPB型燃气阻火器

【产品型号:FPB

FPB型燃气阻火器产品简介:

FPB型燃气阻火器用于安装在输送可燃性气体,如加热燃料气、石油液化气,煤矿瓦斯排放的管道,也适用于民用煤气管道。防止在非正常情况下火焰于管道中的逆向转播,以避免事故发生。本产品安全阻火速度1425m/S,极限阻火速度1605m/S。

FPB型燃气阻火器工作原理:

FPB型燃气阻火器阻火芯采用不锈钢“N”形,双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。

FPB型燃气阻火器产品特点:

☆本产品适用于安装在输送可燃性气体,如加热炉燃料气、石油液化气、煤矿瓦斯排放的管网,也适用于民用煤气管道。

◆防止在非正常情况下火焰于管道中的逆向传播,以避免事故的发生。本产品安全阻火速度1425m/s,极限阻火速度1605m/s。



【产品名称:FPA燃气阻火器

【产品型号:FPA

FPA燃气阻火器产品简介:

FPA燃气阻火器采用两个GZW-1阻火器组合而成,应用于冶金、化工等行业的天然气输送管道,如加热炉燃料气、石油液化气、煤矿瓦斯排放、也适用民用煤气管道。可有效地切断因高速气流中杂物与管壁急剧摩擦产生的火源,防止非正常情况下火焰在管道中的逆向传播。杜绝管道燃爆事故的发生。本产品的安全阻火速度1425m/s;极限阻火速度1605m/s。客户可直接将本产品与天然气管道的适当部位焊接连通即可运行。

FPA燃气阻火器工作原理:

产品由芯件和壳体两部分组成,芯件是核心,是由两层不锈钢带,一条被压成波N形,另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面,是小三角形直通流道,而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过,阻火器也正是通过它来阻止火焰在管道中的蔓延,其原理为“器壁效应”,就是火焰与器壁的碰撞进行能量转换,降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。

FPA燃气阻火器产品特点:

★本产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理。

◆主体材料碳钢采用20钢,波纹阻火芯采用不锈钢1Cr18Ni9Ti。

阻火器可与管道系统配装,也可直接与调节阀门,呼吸阀等阀门连接。



【产品名称:沼气阻火器

【产品型号:FPB

沼气阻火器产品用途:

沼气阻火器适用于安装在输送可燃性沼气气体的管道和储罐上,防止在非正常情况下火焰于管道中的逆向传播,以避免灾难性事故的发生。阻火盘采用不锈钢材料制造,耐腐蚀易清洗。壳体采用不锈钢,碳钢、铝合金及铸钢多种材料,可满足各种不同工艺管道的需要。生产的防爆波纹沼气管道阻火器,具有结构紧凑、可靠性高,阻火芯件防爆、防腐、阻火性能强、便于清洗等优点。

沼气阻火器工作原理:

沼气阻火器阻火芯采用不锈钢“N”形,双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。

沼气阻火器产品特点:

沼气阻火器是利用金属波纹盘之间狭缝间隙,对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的,本产品的连接法兰按HG20595-97凹凸面带颈对焊钢制管法兰,用户需选用其它标准的连接法兰,请在订货中予以说明,对于PN>4.0MPa的气体阻火器。

沼气阻火器产品条件:

工作温度≤400℃

工作压力:1.0-4.0Mpa

壳体材质:碳钢、铝合金、不锈钢:SUS304◇SUS304L、SUS316△SUS316L。

防爆级别:BS5501:IIA、IIB、IIC。

制造、检测标准:按GB5908-86标准执行;法兰标准:HG20592~97PN1.0。

订货时请注明阻火器的介质、型号、规格、压力、材质等



【产品名称:JFA管道保温阻火器

【产品型号:JFA

JFA管道保温阻火器产品简介:

JFA管道保温阻火器设备是安装于焦化石油储罐上的重要安全设备。它的功能不仅是允许易爆气体通过,对火焰有阻止窒息作用。更是夹套保温型阻火器,一般安装在储罐上跟夹套保温呼吸阀配套使用。

JFA管道保温阻火器工作原理:

JFA夹套保温阻火器阻火芯采用不锈钢“N”形,双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。

JFA管道保温阻火器产品特点:

JFA管道保温阻火器设备是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过,对火焰有阻止窒息作用。

☆可以与呼吸阀配套使用,也可以单独使用。

◆工作温度:常温。

◇工作介质:精苯、粗苯、汽油、柴油、煤油、硫、焦油、酚油、蒽油、轻油、废油、软沥清、95%萘咄啶残油等。



【产品名称:JZH储罐保温阻火器

【产品型号:JZH

JZH储罐保温阻火器产品简介:

JZH储罐保温阻火器设备是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过,对火焰有阻止窒息作用。可以与呼吸阀配套使用,也可以单独使用。工作温度:常温。工作介质:精苯、粗苯、汽油、柴油、煤油、硫、焦油、酚油、蒽油、轻油、废油、软沥清、95%萘咄啶残油等。

JZH储罐保温阻火器工作原理:

JZH储罐保温阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理。阻火器的阻火层结构有砾石型、金属丝网型或波纹型。适用于可燃气体管道,如汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用,亦可单独使用。本类阀门在管道中一般应当按照工况正确安装。

JZH储罐保温阻火器产品特点:

JZH储罐保温阻火器设备适用于周围温度零下,可对阻火器进行保温措施,更可与保温呼吸阀配套使用。

☆是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过,对火焰有阻止窒息作用。

◆金属网型滤芯用直径0.23~0.315mm的不锈钢或铜网,多层重叠组成。目前通常采用16~22目金属网,为4~12层。

◇滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种。
