网型阻火器(HGS07-16C)
  产品名称: 网型阻火器(HGS07-16C)
  产品型号: HGS07-16C


  咨询电话:021-51602595 黄经理
 相关产品
 网型阻火器(HGS07-16C)
 抽屉式阻火器(ZGB-II)
 波纹阻火器(ZGB-I)


【产品名称:网型阻火器】

【产品型号:HGS07-16C】

【产品介绍】:
HGS07网型阻火器是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过,对火焰有阻止窒息作用。可以与呼吸阀配套使用,也可以单独使用。

【工作原理】:
HGS07网型阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理。

【阻火层】:
采用不锈钢“N”形,双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。

【产品特点】:
1、产品结构合理,造型美观,外壳为铸造铝合金,重量轻,安装方便。
2、通常与呼吸阀配套或单独使用,也可适用内浮顶式油罐的通气管路上。
3、阻火层芯子采用不锈钢材料,耐腐蚀性强,耐烧、阻爆等。

【主要零部件材料表】:

NO

1

2

3

4

5

6

构件Component

壳体Body

阻火芯件Fire Arresting Matenal

密封件Seal Material

工作温度(℃)Ambient Temperature

操作压力Operating Pressure

连接方式oint type

材质 Material

碳钢   CS   不锈钢 304 不锈钢 316L 铝合金 Aluminums

不锈钢防爆阻火波纹板 SUS304(SUS316)corrugated plate with flame arrestig and anti-explosion

金属缠绕垫   Metal enlace 聚四氟乙烯 PTFE

≤480℃

0.6~5.00MPa (150LB~600LB)

法兰连接 Flange joint 对焊连接 Butt Welding joint 螺纹连接 Threaded joint

【主要外形和连接尺寸】:

DN

20

25

40

50

80

100

125

150

L

108

159

219

219

273

273

325

325

H

334

338

376

376

458

462

490

506

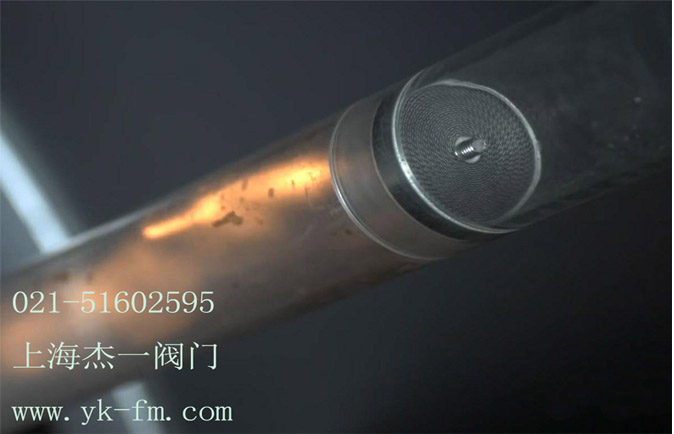

【阻火网测试】:

,
