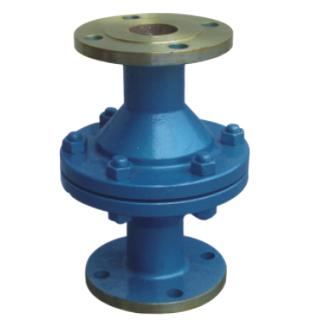

波纹阻火器(ZGB-I)
  产品名称: 波纹阻火器(ZGB-I)
  产品型号: ZGB-I


  咨询电话:021-51602595 黄经理
 相关产品
 网型阻火器(HGS07-16C)
 抽屉式阻火器(ZGB-II)
 波纹阻火器(ZGB-I)


【产品名称:波纹阻火器】

【产品型号:ZGB-I】

【产品介绍】:
ZGB-I波纹阻火器用于安装原油,汽油、煤油、柴油、芳烃,硫等固定顶式储罐上的,与呼吸阀、呼吸人孔、通气孔配套使用的重要安全设备。它的功能是允许气体通过,对火焰有阻止窒息作用。

【工作原理】:
    ZGB-I波纹阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理。

【阻火层】:
    采用不锈钢“N”形,双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。

【产品特点】:
1、产品结构合理,造型美观,外壳为铸造铝合金,重量轻,安装方便。
2、通常与呼吸阀配套或单独使用,也可适用内浮顶式油罐的通气管路上。
3、阻火层芯子采用不锈钢材料,耐腐蚀性强,耐烧、阻爆等。




【主要外形与法兰连接尺寸】:



规格


( Kg/
台)

安装尺寸(毫米)

D2

D

L

H

n×Ø

DN50

6

Ø110

Ø140

220

235

4×14

DN80

17

Ø150

Ø185

280

270

4×18

DN100

20

Ø170

Ø205

325

275

4×18

DN150

25

Ø225

Ø260

425

290

8×18

DN200

35

Ø280

Ø315

495

305

8×18

DN250

46

Ø335

Ø370

595

320

12×18



※注:连接法兰符合JB78-59《铸铁法兰》的规定

保养与维修】

☆为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。

☆阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。

☆发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。

☆重新安装阻火层芯子时,应保证结合面严密不得漏气。

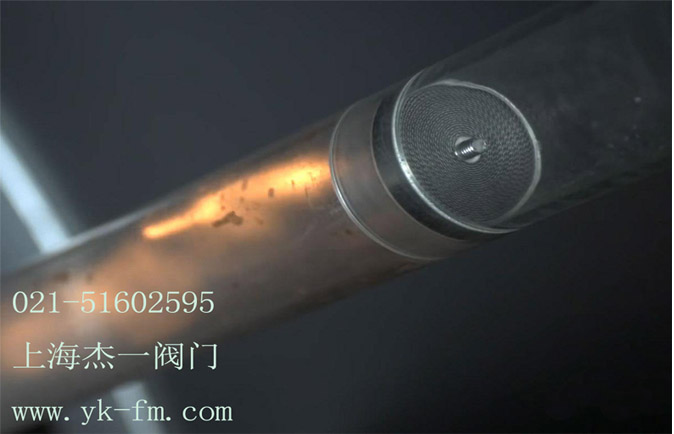

【阻火网测试】:

, ,
