【产品名称：压力自紧式闸阀】 【产品型号：Z41Y-2500LB】 Z41Y压力自紧式闸阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。 【产品介绍】：
Z41Y压力自紧式闸阀整体材质使用锻钢加工而成适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。锻钢阀门与其他阀门产品相比的特点是高温高压，自密封设计，压力越高，密封越可靠。 【工作原理】：
Z41Y压力自紧式闸阀所有压力部件都放置在阀体、阀帽锻件内(自紧式密封结构)，内腔压力越高密封性能越好。阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，具有耐高温冲刷，耐磨损等特点。 【产品特点】：
1、自密封设计，压力越高，密封越可靠。
2、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
3、阀杆经调质和表面氮化处理-有良好的抗腐蚀性和抗擦伤性。
4、闸板和阀座的密封面采用硬质合金堆焊而成，密封硬度高、耐磨、耐高温、耐腐蚀。 【产品其他参数】： 900Lb-2500Lb

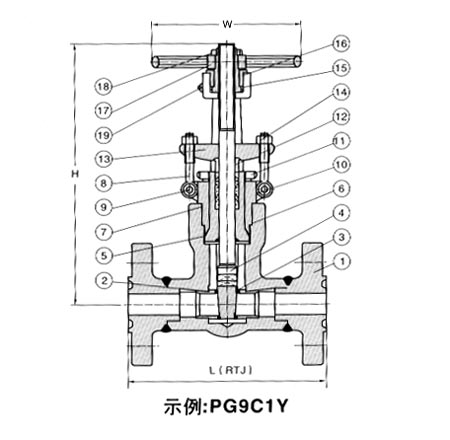

标准材质明细表 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 密封环 | A276 410 | A276 304 | A276 304(L) | A276 316(L) | 3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | 5 | 密封座 | A105N | A182 F304 | A182 F304(L) | F316(L) | 6 | 密封环 | A276 304L | A276 316(L) | 7 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 8 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8(M) |
| 9 | 圆柱销 | A276 F420 | A182 F304 | 10 | 填料 | 柔性石墨 | PTFE | 11 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 12 | 轴承压盖 | A276 F410 | A182 F304 | 13 | 手轮 | A105 | A182 F304 | 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 阀杆螺母 | A276-420 | 16 | 轴承压盖 | A194 2H | A194 4 | A194 8 | A194 8M | 17 | 手轮 | A197 | 18 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 19 | 黄铜油杯 | Brass | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm)和重量（Kg） NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RTJ) | 900～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 | 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | H（开） | 900～1500Lb | 216 | 250 | 270 | 320 | 350 | 445 | 2500Lb | 321 | 321 | 321 | 373 | 406 | 495 | W | 160 | 160 | 180 | 200 | 250 | 280 | 重量 | 900～1500Lb | 19.6 | 21.5 | 25.7 | 37.8 | 48.5 | 99.8 | 2500Lb | 21.5 | 24.7 | 30.4 | 48.1 | 58.1 | 130.0 |
, |
