法兰锻钢闸阀(Z41Y-1500LB)
  产品名称: 法兰锻钢闸阀(Z41Y-1500LB)
  产品型号: Z41Y-1500LB


  咨询电话:021-51602595 黄经理
 相关产品
 压力自紧式闸阀(Z41Y-2500LB)
 法兰锻钢闸阀(Z41Y-1500LB)
 焊接、内螺纹锻钢闸阀(Z61Y-2500LB、Z11Y-2500LB)
 锻钢保温闸阀(A105、900LB)



【产品名称:法兰锻钢闸阀】

【产品型号:Z41Y-1500LB】

 Z41Y法兰锻钢闸阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃,阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。

【产品介绍】:
Z41Y法兰锻钢闸阀适用于Class150~2500LB、工作温度-29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

【工作原理】:
    阀体、阀盖等承压件采用整体锻造(胎模型锻),阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面,当阀门全开时阀盖的上密封座严密吻合,无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成,堆焊层厚度大干等于2mm。

【产品特点】:
1、自密封设计,压力越高,密封越可靠。
2、阀体出口流道结型合理,不存渣,启闭灵活,不卡阻。
3、阀杆经调质和表面氮化处理有抗腐蚀性和抗擦伤性。
4、闸板和阀座的密封面采用硬质合金堆焊而成,密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。

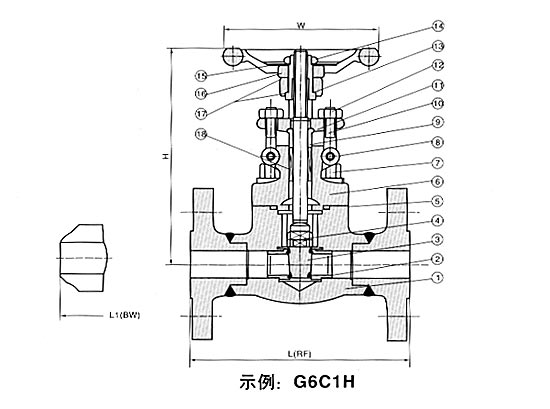

【产品其他参数】:



150Lb-600Lb

标准材质明细表

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105N

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105N

A182 F22

A182 F304(L)

A182 F316(L)

2

阀座

A276 420

A276 304

A276 304(L)

A276 316(L)

3

闸板

A182 F430

A182 F304

A182 F304(L)

A182 F316(L)

4

阀杆

A182 F6a

A182 F304

A182 F304(L)

A182 F316(L)

5

垫片

316夹柔性石墨

316夹PTFE

6

阀盖

A105

A182 F22

A182 F304(L)

A182 F316(L)

7

阀盖 螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

8

圆柱销

A276 420

A276 304

9

填料压套

A276 410

A182 F304(L)

A182 F316(L)

10

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

11

填料压板

A105

A182 F304

12

螺母

A194 2H

A194 4

A194 8

A194 8M

13

阀杆螺母

A276 420

14

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

15

铭牌

SS

16

手轮

A197

17

润滑垫片

A273 431

18

填料

柔性石墨

PTFE

适用介质

水、蒸汽、油品等

水、蒸气、油品等

硝酸、醋酸等

适用温度

-29°C~425°C

-29°C~550°C

-29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(mm)和重量(Kg)021-51697495

NPS

1/2

3/4

1

11/4

11/2

2

L(RF)
L1(BW)

150Lb

108

117

127

140

165

203

300Lb

145

152

165

178

190

216

600Lb

165

190

216

229

241

292

H(开)

150,300Lb

158

169

197

236

246

283

600Lb

169

197

236

246

283

320

W

100

100

125

160

160

180

重量

150

RTJ

4.5

5.2

8.2

11.5

12.5

20.3

BW

2.8

3.3

5.4

7.1

8.2

12.5

300

RTJ

4.8

6.2

9.3

14

15.5

23.4

BW

3.5

4.4

6.8

8.1

9.2

15.4

600

RTJ

5.9

7.4

10.4

16.2

17.5

18.3

BW

4.5

5.1

8.2

10.5

12.4

20.1

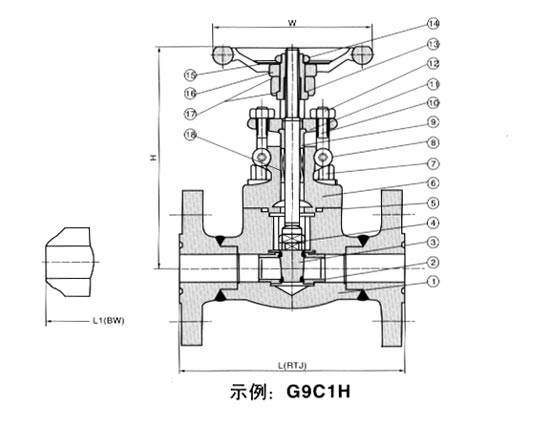

900Lb-1500Lb

标准材质明细表

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105N

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105N

A182 F22

A182 F304(L)

A182 F316(L)

2

阀座

A276 420

A276 304

A276 304(L)

A276 316(L)

3

闸板

A182 F430

A182 F304

A182 F304(L)

A182 F316(L)

4

阀杆

A182 F6a

A182 F304

A182 F304(L)

A182 F316(L)

5

垫片

316夹柔性石墨

316夹PTFE

6

阀盖

A105

A182 F22

A182 F304(L)

A182 F316(L)

7

阀盖 螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

8

圆柱销

A276 420

A276 304

9

填料压套

A276 410

A182 F304(L)

A182 F316(L)

10

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

11

填料压板

A105

A182 F304

12

螺母

A194 2H

A194 4

A194 8

A194 8M

13

阀杆螺母

A276 420

14

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

15

铭牌

SS

16

手轮

A197

17

润滑垫片

A273 431

18

填料

柔性石墨

PTFE

适用介质

水、蒸汽、油品等

水、蒸气、油品等

硝酸、醋酸等

适用温度

-29°C~425°C

-29°C~550°C

-29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;021-51697495

尺寸(mm)和重量(Kg)

NPS

1/2

3/4

1

11/4

11/2

2

L(RTJ)

900-1500Lb

216

229

254

279

305

371

L1(BW)

900-1500Lb

216

229

254

279

305

368

H(开)

197

197

236

246

283

330

W

125

125

160

160

180

200

重量

RTJ

7.2

11.5

15.6

16.2

22.6

32.8

BW

5.2

9.3

12.4

13.8

18.9

27.5

,
