【产品名称：锻钢保温闸阀】
【产品型号：BZ41H】
BZ41H锻钢保温闸阀采用整体式夹套保温层结构，根据用户需要夹套内注入热水、蒸气、导热油、冷却水、冷气等。使用整个阀门常温或降温达到所需要的温度，确保阀内介质能够正常工作，具有保温保冷特性。 【产品介绍】：
BZ41H锻钢保温闸阀是在锻钢阀的基础上焊接保温夹套层，注入蒸汽或导热油来确保阀体的温度。在阀体两侧装有夹套接口，可注入热水、蒸汽、导热油或其它过热气体，以防止介质在常温状态下凝固或结晶。 【工作原理】：
BZ41H锻钢保温闸阀采用保温夹套结构，利用外部热源在阀门的外部循环加热，可以有效防止介质通过阀门时温度损失，保证介质的温度。主要用于石油、化工、沥青、冶金、制药、食品等各类系统中，防止以输送常规下会凝固的高粘度介质。 【产品特点】：
1、夹套采用碳素钢管焊接比铸造的更加耐压牢固。
2、采用整体式夹套结构设计，更能均匀地保温、保冷。
3、保温入口有法兰、螺纹两种形式供用户选择，也可定制入口连接方式及规格大小。 一、标准材质明细表 序号 | 零件名称 | CS to ASTM | AS to ASTM | AS to ASTM | Type A105 | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 F316(L) | 3 | 闸板 | A276 410&403 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) | 5 | 垫片 | 316夹柔性石墨+graphite | 316夹PTFE SS+PTFE | 6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 7 | 阀盖螺栓 | A193 B7 | A913 B16 | A193 B8 | A193 B8M | 8 | 圆柱销 | A276 420 | A276 304 | 9 | 填料压套 | A276 410 | A182 F304（L） | A182 F316（L） | 10 | 活节螺栓 | A193 B7 | A913 B16 | A193 B8 | A193 B8M | 11 | 填料压板 | A105 | A182 F11 | A182 F304（L） | A182 F316（L） | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 13 | 阀杆螺母 | A276 410 | 14 | 销紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 铭牌 | SS | 16 | 手轮 | A197 | 17 | 润滑垫片 | A472 431 | 18 | 填料 | 柔性石墨 | PTFE | 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | 适用温度 | -29-29℃~425℃ | -29℃~550℃ | -29℃~180℃ |
注意：客户需求的其他材质也可以采用密封材料配对由客户指定内代件代号决定。AS=合金钢；SS=不锈钢 二、尺寸和重量

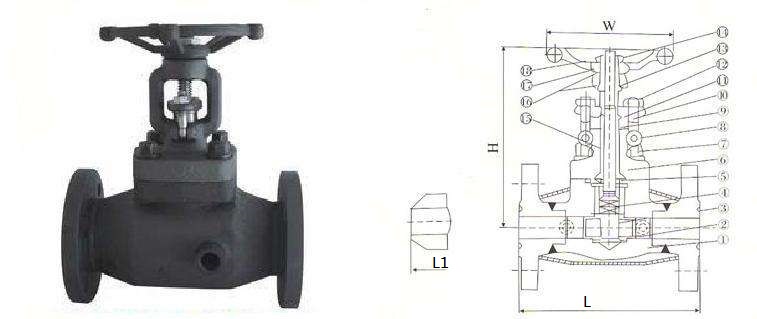

NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L（RF）
L1（BW） | 150 | 108 | 117 | 127 | 140 | 165 | 203 | 300 | 140 | 152 | 165 | 178 | 190 | 216 | 600 | 165 | 190 | 216 | 229 | 241 | 292 | H（OPEN） | 150，300 | 158 | 169 | 197 | 236 | 246 | 283 | 600 | 169 | 197 | 236 | 246 | 283 | 320 | W | 100 | 100 | 125 | 160 | 160 | 180 | 2-G | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 |
注意：法兰按照GB标准或客户要求的其他指标定制。 三、标准材质明细表 序号 | 零件名称 | CS to ASTM | AS to ASTM | AS to ASTM | Type A105 | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 F316(L) | 3 | 闸板 | A276 410&403 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) | 5 | 垫片 | 316夹柔性石墨+graphite | 316夹PTFE SS+PTFE | 6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 7 | 阀盖螺栓 | A193 B7 | A913 B16 | A193 B8 | A193 B8M | 8 | 圆柱销 | A276 420 | A276 304 | 9 | 填料压套 | A276 410 | A182 F304（L） | A182 F316（L） | 10 | 活节螺栓 | A193 B7 | A913 B16 | A193 B8 | A193 B8M | 11 | 填料压板 | A105 | A182 F11 | A182 F304（L） | A182 F316（L） | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 13 | 阀杆螺母 | A276 410 | 14 | 销紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 泰邦牌 | SS |
|
