气动带手动刀形闸阀(PZ6S73H-10C)
  产品名称: 气动带手动刀形闸阀(PZ6S73H-10C)
  产品型号: PZ6S73H-10C


  咨询电话:021-51602595 黄经理
 相关产品
 气动浆液阀(PZ673H-10C)
 方形螺旋闸门(LMD、LMS)
 伞齿轮刀形闸阀(PZ573H-10C 16C)
 气动刀形闸阀(PZ673H-10C)


【产品名称:气动带手动刀形闸阀】

【产品型号:PZ6S73H-10C】

PZ6S73H气动带手动刀形闸阀采用刀形闸板,具有剪切截止作用,适宜于浆料、粉粒料、纤维、浆液、泥沙浆、污水处理等难以控制的流体,应用于造纸、石化、矿山、排水、食品等行业。材质:铸铁、碳钢、不锈钢。 尺寸范围:DN50~DN1000。最大压力:2.5MPa。

【产品介绍】:
 PZ6S73H气动带手动刀形闸阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动—手动转换装置和阀盖填料箱装置等部分组成。气缸盖上部装有气动手动转换装置。手动操作闸阀时,手轮旋向和普遍手动阀一样,即顺时针转为关,逆时针转为开。带锥齿轮转动的相反。

【工作原理】:
    PZ6S73H气动带手动刀形闸阀具有气动执行机构(双层气缸并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动手动转换装置)的低支架明杆闸阀。手轮上部的外伸指示杆的上升和下降,标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时,外伸指示杆位于最低位置;反之,闸阀全开时,外伸指示杆位于高位置。此即为本阀启闭状态的现场指示。

【产品特点】:
1、采用对夹一体式结构,体积小,重量轻。
2、采用可更换式密封结构,维修跟换更方便。
3、完全敞开的通道,可以防止介质在阀内的沉积。
4、闸板具有闸刀的功能,能有效的闸断介质中各类杂物。

【可选附件】:
1、信号反馈。
2、电/气阀门定位器(调节型用)。
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀)。

产品零部件材料

阀体、上盖Valve body, upper cap

碳钢、不锈钢

阀板Valve plate

不锈钢

阀杆Stem

不锈钢

密封圈Seal ring

橡胶、四氟、不锈钢、硬质合金


产品性能参数


公称压力Nominal pressure

PN

壳体试验Casing test

1.5XPN

密封试验Leak test

1.1XPN

工作温度Operating temperature

橡胶≤80 四氟密封≤180 硬密封≤425

适用介质Working medium

糖浆、纸浆、污水、煤浆、灰、渣水混合物

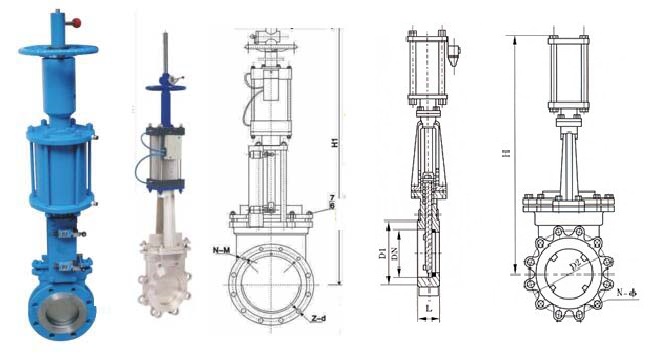

产品外形及结构尺寸

MPa

DN

L

D1

D2

H

n-M

MPa

DN

L

D1

D2

H

n-M

0.6

50

50

90

110

335

4-M12

1.0

250

70

320

350

900

12-M20

65

50

110

130

363

4-M12

300

80

368

400

1120

12-M20

80

50

125

150

395

4-M16

350

90

428

460

1260

16-M20

100

50

145

170

465

4-M16

400

100

482

515

1450

16-M22

125

50

175

200

530

8-M16

450

120

532

565

1600

20-M22

150

60

200

225

630

8-M16

500

130

585

620

1800

20-M22

200

60

255

280

750

8-M16

600

140

685

725

2300

20-M27

250

70

310

335

900

12-M16

1.6

50

65

100

125

335

4-M16

300

80

362

395

1120

12-M20

65

65

120

145

363

4-M16

350

90

412

445

1260

12-M20

80

70

135

160

395

8-M16

400

100

462

495

1450

16-M20

100

70

155

180

480

8-M16

450

120

518

550

1600

16-M20

125

70

185

210

540

8-M16

500

130

568

600

1800

16-M20

150

80

210

240

645

8-M20

600

140

670

705

2300

20-M22

200

80

265

295

770

12-M20

1.0

50

50

100

125

335

4-M16

250

94

320

355

920

12-M22

65

50

120

145

363

4-M16

300

98

375

410

1150

12-M22

80

50

135

160

395

4-M16

350

100

435

470

130

16-M22

100

50

155

180

465

8-M16

400

110

485

525

1500

16-M27

125

50

185

210

530

8-M16

450

120

545

585

1650

20-M27

150

60

210

240

630

8-M20

500

130

608

650

1850

20-M30

200

60

265

295

750

8-M20

600

140

718

770

2360

20-M36






,
