气动浆液阀(PZ673H-10C)
  产品名称: 气动浆液阀(PZ673H-10C)
  产品型号: PZ673H-10C


  咨询电话:021-51602595 黄经理
 相关产品
 气动浆液阀(PZ673H-10C)
 方形螺旋闸门(LMD、LMS)
 伞齿轮刀形闸阀(PZ573H-10C 16C)
 气动刀形闸阀(PZ673H-10C)


【产品名称:气动浆液阀】

【产品型号:PZ673H-10C】

    上海杰一阀门PZ673H气动浆液阀适用介质煤浆、糠浆、纸浆、泥浆、污水、矿渣等,适用温度≤120(℃)

【产品介绍】:
    上海杰一阀门PZ673H气动浆液阀整体式阀体结构,密封采用“O”型复合密封圈结构,克服了原“U”型密封垫受力后易移位和变形,介质外泄等缺点。闸板采用刀形结构,解决了灰浆沉淀密封槽内,阀门关闭不严,外泄漏等问题。

【结构特性】:
    PZ673H气动浆液阀阀体中腔底部设有凹槽并装有弹性U型密封条,当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封。当阀门开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止浆液阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里。

【产品特点】:
1、采用对夹一体式结构,体积小,重量轻。
2、采用可更换式密封结构,维修跟换更方便。
3、完全敞开的通道,可以防止介质在阀内的沉积。
4、闸板具有闸刀的功能,能有效的闸断介质中各类杂物。
5、采用全圆形的通道设计,刀板底端加工成刀刃,光洁度高,保证良好的密封。
6、在刀板上端装有硬聚四氟乙烯刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。
7、根据需要,可在阀体四周设置多个冲刷口,直接用空气、蒸汽或水进行冲刷,防止沉淀物逐渐堆积,对于输送困难的流体特别适用。

【可选附件】:
1、信号反馈。
2、电/气阀门定位器(调节型用)。
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀)。

主要零件材料

序号

零件名称

材料

序号

零件名称

材料

备注

1

阀体

HT250

5

支架

注1:橡胶的牌号取决于介质和温度。
2:闸板材质取决于介质成分。

2

密封圈

橡胶(注1)

6

阀杆

3

闸板

不锈钢(注2)

7

螺母

ZHMn58-2-2

4

密封条

聚四氟乙烯

8

手轮

QT40-17

选配驱动装置型号配置表

阀门通径DN

气缸规格(缸径×行程)

阀门通径DN

气缸规格(缸径行程)

50

Φ65×50

200

Φ160×200

65

Φ65×65

250

Φ200×250

80

Φ80×80

300

Φ200×250

100

Φ100×100

350

Φ220×350

125

Φ125×125

400

Φ250×400

150

Φ125×150

技术参数

气缸内径(mm)

Φ40

Φ50

Φ63

Φ80

Φ100

Φ125

Φ160

Φ200

Φ250

理论活塞作用力(N)(以工作压力为0.4MPa时为准

推力

490

760

1215

1960

3077

4800

7869

12308

19227

拉力

410

680

1030

1770

2675

4400

7379

10035

18463

工作介质

经净化含油雾压缩空气

工作压力(MPa)

0.15-1

环境温度(℃)

-10-+80

相对湿度

95

活塞运动速度(mm/g)

50-500

耐久性(KM)

600

气缸行程选用范围

气缸内径

Φ40

Φ50

Φ63

Φ80

Φ100

Φ125

Φ160

Φ200

Φ250

行程选用范围

400

500

800

800

1500

1500

2000

2000

2500

气缸正确使用注意事项:

(1)负载运动方向必须与活塞杆的运动方向一致,以免活塞杆产生扭曲现象。
(2)使用过滤器,减压器,润滑器组合(F-R-E组合)以调整空气品质,增长使用寿命。
(3)选用出力比实际负载大的气缸,以免气压不足时发生危险。
(4)注意使用环境温度,气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。
(5)有腐蚀气体环境,气缸内活塞及密封部分的材料,一般采用PTFE。
每1mm行程所需空气消费量

缸径

空气压力kg/cm2

1

2

3

4

5

6

7

8

9

12

0.445

0.665

0.885

1.104

1.324

1.543

1.763



16

0.792

1.182

1.573

1.963

2.352

2.743

3.133



20

1.24

1.86

2.45

3.07

3.68

4.29

4.90

5.51

6.13

25

1.94

2.89

3.83

4.79

5.75

6.71

7.67

8.61

9.57

30

2.78

4.15

5.53

6.90

8.27

9.64

11.02

12.39

13.76

32

3.18

4.73

6.28

7.85

9.41

10.98

12.55

14.10

15.66

40

4.95

7.40

9.83

12.26

14.69

17.16

19.60

22.04

24.47

50

7.73

11.55

15.35

19.15

22.95

26.80

30.63

34.42

38.24

63

12.27

18.34

24.37

30.41

63.44

42.55

48.62

54.55

60.71

80

19.78

29.57

29.30

49.03

58.76

68.61

78.40

88.13

97.85

100

30.9

46.2

61.4

76.6

91.8

107.2

122.5

137.7

152.9

125

48.3

72.2

96.0

119.7

143.5

167.5

191.4

215.2

238.9

150

69.5

103.9

138.2

172.5

206.9

241.2

275.5

309.8

344.1

160

79.1

118.3

157.2

196.1

235.0

274.4

313.6

352.6

391.5

180

100.0

149.7

199.0

248.2

297.5

347.4

369.9

446.2

495.4

200

123.6

184.8

245.6

306.4

367.2

428.8

490.0

550.8

611.6

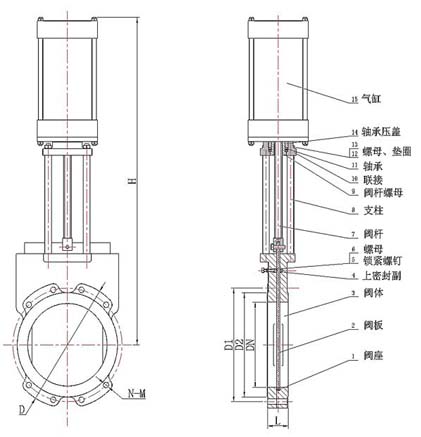

外型及连接尺寸

DN
L
D1
D2
D0
H
N-M
PN6
PN10
50
40
40
125
100
180
295
4-M16
65
40
40
145
120
180
305
4-M16
80
50
50
160
135
220
330
4-M16
100
50
50
180
155
220
380
4-M16
125
50
50
210
185
240
415
4-M16
150
60
60
240
210
280
490
4-M20
200
60
60
295
265
280
550
4-M20
250
70
70
350
320
360
693
8-M20
300
70
80
400
368
400
796
8-M20
350
80
90
460
428
400
895
10-M20
400
80
120
515
482
500
1004
10-M22
450
90
120
565
532
500
1110
14-M22
500
100
130
620
585
600
1210
14-M22
600
100
140
825
685
700
1460
14-M27
700
100
140
840
800
800
1680
16-M27
800
120
150
950
905
800
1910
16-M30
900
120
150
1050
1005
800
2130
20-M30
