【产品名称：气动刀形闸阀】 【产品型号：PZ673H-10C】 PZ673H气动刀形闸阀采用刀形闸板，具有剪切截止作用，适宜于浆料、粉粒料、纤维、浆液、泥沙浆、污水处理等难以控制的流体，应用于造纸、石化、矿山、排水、食品等行业。材质：铸铁、碳钢、不锈钢。 尺寸范围：DN50～DN1000。最大压力：2.5MPa。 【产品介绍】：
PZ673H气动刀形闸阀分为上下两部分，上半部分为气动执行器，下半部分为刀形闸阀，具有启闭速度快、设计合理、结构紧凑、密封可靠。 【工作原理】：
PZ673H气动刀形闸阀是在手动刀闸阀基础上加一个气动执行器，通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。 【产品特点】：
1、采用对夹一体式结构，体积小，重量轻。
2、采用可更换式密封结构，维修跟换更方便。
3、完全敞开的通道，可以防止介质在阀内的沉积。
4、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。 【可选附件】：
1、信号反馈。
2、电/气阀门定位器（调节型用）。
3、气源处理三联件（包括减压阀、过滤器、油雾器）。
4、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）。 【产品其他参数】：

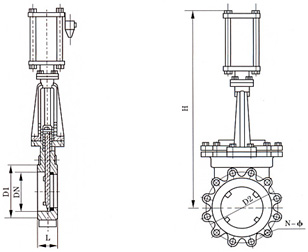

主要外形及连接尺寸(mm) MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M | 0.6
MP | 50 | 48 | 90 | 110 | / | 4-M12 | 1.0
MPa | 50 | 48 | 100 | 125 | 335 | 4-M16 | 65 | 48 | 110 | 130 | / | 4-M12 | 65 | 48 | 120 | 145 | 363 | 4-M16 | 80 | 51 | 125 | 150 | 550 | 4-M16 | 80 | 51 | 135 | 160 | 395 | 4-M16 | 100 | 51 | 145 | 170 | 620 | 4-M16 | 100 | 51 | 155 | 180 | 465 | 8-M16 | 125 | 57 | 175 | 200 | 650 | 8-M16 | 125 | 57 | 185 | 210 | 530 | 8-M16 | 150 | 57 | 200 | 225 | 750 | 8-M16 | 150 | 57 | 210 | 240 | 630 | 8-M20 | 200 | 70 | 255 | 280 | 960 | 8-M16 | 200 | 70 | 265 | 295 | 750 | 8-M20 | 250 | 70 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | 300 | 76 | 362 | 395 | 1200 | 12-M20 | 300 | 76 | 368 | 400 | 1120 | 12-M20 | 350 | 76 | 412 | 445 | 1330 | 12-M20 | 350 | 76 | 428 | 460 | 1260 | 16-M20 | 400 | 89 | 462 | 495 | 1600 | 16-M20 | 400 | 89 | 482 | 515 | 1450 | 16-M22 | 450 | 89 | 518 | 550 | 1650 | 16-M20 | 450 | 89 | 532 | 565 | 1600 | 20-M22 | 500 | 114 | 568 | 600 | 1800 | 16-M20 | 500 | 114 | 585 | 620 | 1800 | 20-M22 | 600 | 114 | 670 | 705 | 2300 | 20-M22 | 600 | 114 | 685 | 725 | 2300 | 20-M27 | 700 | 127 | 775 | 810 | 2500 | 24-M22 | 700 | 127 | 800 | 840 | 2500 | 24-M27 | 800 | 127 | 880 | 920 | 2800 | 24-M27 | 800 | 127 | 898 | 950 | 2800 | 24-M30 | 900 | 154 | 980 | 1020 | 3100 | 27-M27 | 900 | 154 | 1005 | 1050 | 3100 | 28-M30 | 1000 | 165 | 1080 | 1120 | 3400 | 28-M27 | 1000 | 165 | 1115 | 1160 | 3400 | 28-M30 | 1200 | 190 | 1295 | 1340 | 3600 | 32-M30 | 1200 | 180 | 1325 | 1380 | 3600 | 32-M36 |
, |
