自由浮球式蒸汽疏水阀(CS11H-16C、CS41H16C)
  产品名称: 自由浮球式蒸汽疏水阀(CS11H-16C、CS41H16C)
  产品型号: CS11H-16C、CS41H16C


  咨询电话:021-51602595 黄经理
 相关产品
 杠杆浮球式蒸汽疏水阀(FT14HC、FT13)
 立式杠杆浮球式蒸汽疏水阀(S41H-50L)
 倒吊桶式蒸汽疏水阀(CS45H-16C、CS15H-16C)
 杠杆浮球式蒸汽疏水阀(FT44H-16C)


【产品名称:自由浮球式蒸汽疏水阀】
【产品型号:CS11H-16C、CS41H16C】
【产品介绍】:
    上海杰一阀门CS11H、CS41H自由浮球式蒸汽疏水阀不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,能使加热设备达到最佳工作效率。该产品是石油、化工、印染、制药、造纸、食品等工业加热设备最理想的疏水阀,特别是条件要求高的滚筒式烘干设备,更是工作性能最可靠的全自动疏水阀。
【产品特点】:
1、自动排空气性能好。
2、蒸汽压力变化时,不受影响,能连续工作性能稳定。
3、寿命长,浮球的整个球面都可以做密封面,无集中磨损。
4、漏汽变幻无常小,采用先进研磨工艺制造,浮球精度高,密封性能好。
5、能拓饱和凝结水,回执设备内不含有水先积聚,从而获得最高的加热效率。
【零部件名称】:



序号

名称

材料

1

排污螺塞

碳钢

2

排污螺塞垫圈

紫铜

3

调整螺钉

碳钢

4

螺塞

碳钢

5

螺塞垫圈

不锈钢

6

调整螺垫圈

不锈钢

7

阀体

铸钢

8

阀座垫圈

紫铜

9

阀座螺塞

铸钢

10

阀座螺塞垫圈

不锈钢

11

阀座

不锈钢

12

卡簧

碳钢

13

连接管

不锈钢

14

阀盖垫圈

不锈钢

15

排气组件

不锈钢

16

排气组件垫圈

紫铜

17

铆钉

不锈钢

18

铭牌

不锈钢

19

阀盖螺栓

碳钢

20

阀盖

铸钢

21

过滤网

不锈钢

22

自由浮球

不锈钢

【工作原理、流程图】:


1、当设备刚启动时,疏水阀是凉的,膜盒感温元件收缩,阀口(A)开放,连续排出初始空气,实现快速启动。


2、当冷凝水进入疏水阀时,空气从阀口(A)排出,浮球随冷凝水液位上升,冷凝水从阀口(B)排出。


3、当热凝水及蒸汽进入疏水阀时,膜盒内感温液体受热膨胀,带动阀片关闭阀口(A),浮球随凝结水液位调节阀口(B),排出热凝水。


4、当凝结水停止进入疏水阀时,浮球随液位下降关闭阀口(B),由于阀口(B)总是在凝结水液位以下,形成水封,无蒸汽泄漏。
【主要性能参数】:

型号

工作压力/MPa

适用温度/

适用介质

阀体材料

CS41H-16

1.6

≤200

水、蒸汽

铸铁

CS41H-16C

1.6

≤200

水、蒸汽

碳钢

CS41H-40

4

≤200

水、蒸汽

碳钢

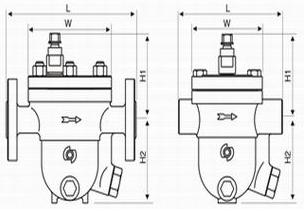

【外形连接尺寸】:



产品型号

口径

尺寸

DN

L

H

D

D1

D2

b

f

Z-фd



CS41H-16/25/40C-B

15

195

195

95

65

45

14

2

4-ф14

20

195

200

105

75

55

14

2

4-ф14

25

215

225

115

85

65

14

2

4-ф14

25

270

245

115

85

65

14

2

4-ф14



CS41H-16/25/40C-D

32

270

250

135

100

78

16

2

4-ф18

40

280

290

145

110

85

16

3

4-ф18

50

290

300

160

125

100

16

3

4-ф18

50

410

380

160

125

100

16

3

4-ф18



CS41H-16/25/C-F

65

410

380

180

145

120

18

3

4-ф18

80

430

420

195

160

135

20

3

8-ф18

100

430

440

215

180

155

20

3

8-ф18

125

480

510

245

210

185

22

3

8-ф18

150

480

510

280

240

210

24

3

8-ф23

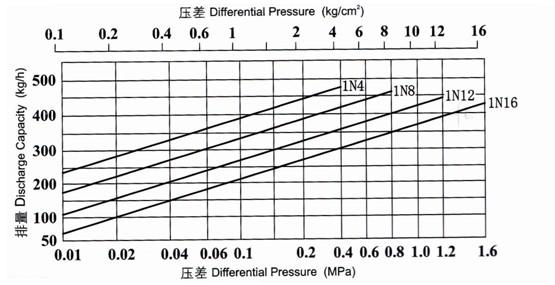

【排量图】:
