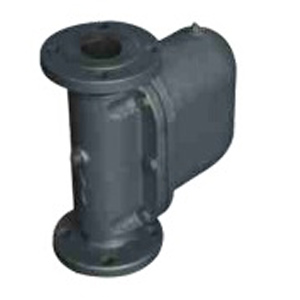

倒吊桶式蒸汽疏水阀(CS45H-16C、CS15H-16C)
  产品名称: 倒吊桶式蒸汽疏水阀(CS45H-16C、CS15H-16C)
  产品型号: CS45H-16C、CS15H-16C


  咨询电话:021-51602595 黄经理
 相关产品
 杠杆浮球式蒸汽疏水阀(FT14HC、FT13)
 立式杠杆浮球式蒸汽疏水阀(S41H-50L)
 倒吊桶式蒸汽疏水阀(CS45H-16C、CS15H-16C)
 杠杆浮球式蒸汽疏水阀(FT44H-16C)

【产品名称:倒吊桶式蒸汽疏水阀】
【产品型号:CS45H-16C、CS15H-16C、881、882、883、881F、882F、883F】
    上海杰一阀门CS45H、CS15H倒吊桶式蒸汽疏水阀对凝结水的发生量适应性强,既可间歇排放,又可连续排放。
【产品介绍】:
    上海杰一阀门CS45H、CS15H倒吊桶式蒸汽疏水阀也称钟型浮子式蒸汽疏水阀,有法兰和螺纹焊接等连接方式,制造材质有球墨铸铁、铸钢和不锈钢等,公称压力在1.6MPa~10.0MPa的380℃高温蒸汽管道做排水除湿作用。按排水量的大小,阀体可分为:881、882、883等不同体型。
【工作原理】:
    CS45H、CS15H倒吊桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,倒吊桶开口向下。吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。
【产品特点】:
1、对凝结水的发生量适应性强,既可间歇排放,又可连续排放。
2、内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
3、汽水分离可靠:(水汽经U型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
4、无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时钢性碰撞,关闭十分可靠,寿命长久。
5、敝口形的浮子抗水击,吊桶上设有溢出排气孔,可有效防止蒸汽汽锁,空气气堵现象。(非凝结性的高温空气也可排除)。
【零部件名称】:


序号

名称

材料

1

阀体

铸钢

2

过滤网

不锈钢

3

排污螺塞垫圈

不锈钢

4

排污螺塞

碳钢

5

倒置桶

不锈钢

6

连接管

7

阀盖垫圈

石墨

8

阀盖

碳钢

9

铆钉

不锈钢

10

铭牌

不锈钢

11

连接杆

不锈钢

12

内六角螺栓

碳钢

【工作原理、流程图】:
1、当设备刚启动时,管道内出现空气和冷凝水,此时倒吊桶下沉,连杆带动阀芯打开阀口,空气和冷凝水迅速排出,实现快速启动。
2、设备启动后,热凝水进入疏水阀,此时倒吊桶仍处于下沉位置,在工作压差下,热凝水迅速排出。
3、当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,连杆带动阀芯关闭阀口。
4、倒吊桶顶部设有一个排气孔,当一部分蒸汽从小孔排出,另一部分蒸汽变成凝结水以及凝集水位升高时,倒吊桶失去浮力而下沉,连杆带动阀芯打开阀口,继续排放凝结水。
【外形连接尺寸】:


型号

公称通径mm

连接方式

材料

外形尺寸

L

H

h

W

881

CS15H-15C 25-

15

螺纹

WCB

128

176

106

98

20

128

176

106

98

25

128

176

106

98

(882)

CS15H-15C 25-

15

螺纹

WCB

166

236

138

150

20

166

236

138

150

25

166

236

138

150

(883)

CS15H-15C 25-

25

螺纹

WCB

198

306

186

182

32

198

306

186

182

40

198

306

186

182

884

CS15H-15C 25-

32

螺纹

WCB

230

368

220

203

40

230

368

220

203

50

230

368

220

203

(881F)

CS45H-15C 25-

15

法兰

WCB

160

176

106

98

20

160

176

106

98

25

160

176

106

98

(882F)

CS45H-15C 25-

15

法兰

WCB

210

230

138

150

20

210

230

138

150

25

210

230

138

150

(883F)

CS45H-15C 25-

25

法兰

WCB

260

306

186

182

32

260

306

186

182

40

260

306

186

182

50

260

306

186

182

(884F)

CS45H-15C 25-

32

法兰

WCB

290

368

220

203

40

290

368

220

203

50

290

368

220

203

(1810)

CS15H-16P 25P-

15-25

螺纹

304/316

120

183

160

80

(1810F)

CS45H-16P 25P-

15-25

法兰

304/316

150

218

160

80
