   首页 - 产品展厅 - 产品介绍

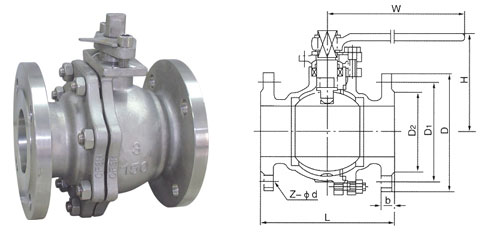

金属硬密封球阀(碳钢、不锈钢)
  产品名称: 金属硬密封球阀(碳钢、不锈钢)
  产品型号: Q41Y-16C/P 25C/P 40C/P


  咨询电话:021-51602595 黄经理
 相关产品
 金属硬密封高温球阀(Q41Y-16P)
 金属硬密封固定式球阀(Q347Y-16C)
 内螺纹硬密封球阀(Q11Y-16P)
 金属硬密封球阀(碳钢、不锈钢)


【产品名称:金属硬密封球阀】
【产品型号:Q41Y-16C/P 25C/P 40C/P】
    上海杰一阀门Q41Y金属硬密封球阀为了确保在各种温度和压力下的可靠密封,针对用户的不同使用工况和要求,可以采用多种先进的球体和阀座的硬化技术,包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等,球体和阀座表面硬度一般可达到HRC60以上,最高可达HRC74以上。密封面材料耐温可达540℃,最高可达980℃。材料的结合强度可以达到10000PSI以上,密封面材料还具有很好的耐磨擦、耐冲击等性能,能够适用于绝大多数的苛刻工况条件。

【产品介绍】:
    上海杰一阀门Q41Y金属硬密封球阀解决了防密封表面粘带和高温卡阻的现象,采用了弹性加载结构,在正常关闭情况下确保了球体密封面与阀座密封之间的接触,在高温工况下,能有效补偿内件受热膨胀,避免因高浊而导致的卡阻,适合于中小口径高温使用场合。

【工作原理】:
    Q41Y金属硬密封球阀球体表面采用特殊表面硬化处理,阀座整体用特种硬质材料或局部堆焊硬质材料,确保密封圈之间有合适的硬度差,因此适合固体颗粒和磨料介质。由于密封填料方面采用柔性石墨,金属缠绕式垫片,能用于高温、高压工况,并具有耐火烧功能。

【产品特点】:
1、本身具有防火防静电功能。
2、手柄与阀杆采用扁方型连接。也可根据需要加锁定结构,防止误操作。
3、采用下装式阀杆、设置倒密封结构,确保填料处可靠密封及防止阀杆脱出。
4、阀座采用圆柱形弹簧加截的金属硬密封结构,能适应于较高温度及各种粉尘与固体颗粒介质。

【主要零部件】:

件号
零件名称
材料
1
右阀体
WCB
ZG1Cr18NiTi
ZG1Cr8Ni12Mo2Ti
2
左阀体
WCB
ZG1Cr18NiTi
ZG1Cr8Ni12Mo2Ti
3
球体
2Cr13 镀硬铬
1Cr18Ni9Ti 镀硬铬
1Cr18Ni12Mo2Ti 镀硬铬
4
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
5
填料
增强聚四氟乙烯(<250℃)或柔性石墨
6
进口端密封圈
2Cr13
1Cr18Ni9Ti
1CR18Ni12Mo2Ti
7
板簧

0Cr17NiCu4Nb

8
出口端密封圈
2Cr13 堆焊钴基合金
1Cr18Ni9Ti Stellite堆焊钴基合金
1Cr18Ni12Mo2Ti Stellite堆焊钴基合金
9
背密封
氟橡胶(<250℃)或柔性石墨
10
密封垫片
增强聚四氟乙烯(<180℃)或316+柔性石墨缠绕垫片
不锈钢
11
螺柱
碳钢
不锈钢
不锈钢
12
螺母
碳钢
不锈钢
不锈钢

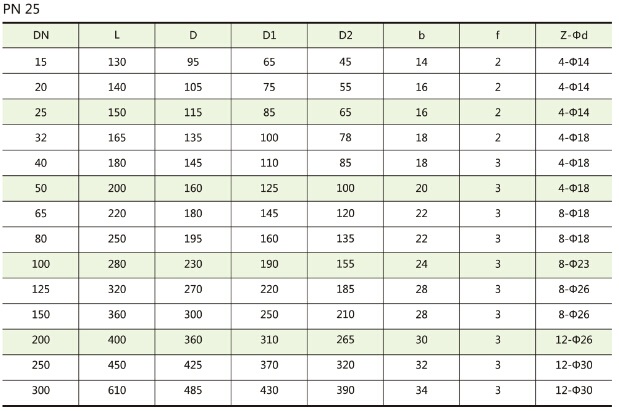

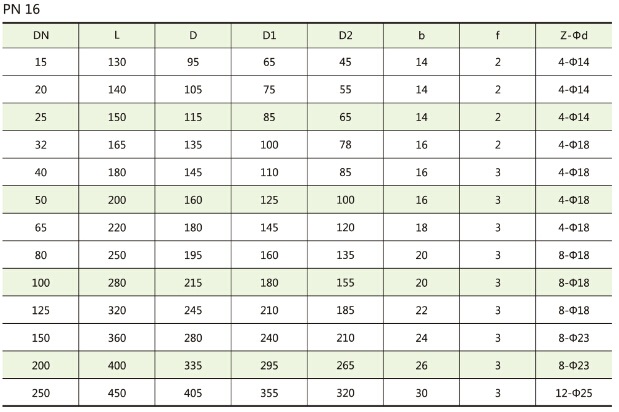

【主要尺寸】:
