【产品名称：金属硬密封高温球阀】 【产品型号：Q41Y-16P】 【产品介绍】：
Q41Y金属硬密封高温球阀采用金属对金属的密封副即金属密封球阀，其特点是球体和阀体都是用耐高温的金属材料制造，阀座为金属或耐热合金（如钴铬钨硬质合金等）。主要用于高温、颗粒工况下截断或接通介质。 【工作原理】：
Q41Y金属硬密封高温球阀用金属弹性圈作阀座密封圈，用来补偿温差、压力和磨损等外界条件变化对球阀密封性能影响。该阀由阀体、球体、阀杆、金属阀座、阀座与阀体间的柔性石墨密封圈、金属弹性圈、金属弹性圈压环及密封垫组成。两个阀座一个为可在阀体嵌入槽中滑动的金属阀座，另一个为可变形的金属弹性圈阀座。该结构球阀在球体受热膨胀时金属弹性圈阀座可变形，使球体不致卡住不能动作。
【产品特点】：
1、采用金属密封，实现金属球面环带硬密封，防火防爆。
2、采用金属密封形式, 有耐磨, 耐温高, 使用寿命长等特点。
3、密封副的阀芯留有补偿量，可实现可靠密封，延长使用寿命。
4、密封严紧，阀芯和阀座的密封是球面线接触，靠上装式偏心实现零泄漏。
5、由于球体表面采用表面硬化处理，阀座采用堆焊硬质合金，所以能受介质冲刷，适合于固体颗粒和磨料介质。
6、其它密封材料方面采用柔性石墨、金属缠绕式垫片等，故能用于高温、高压工况。 【产品其他参数】：

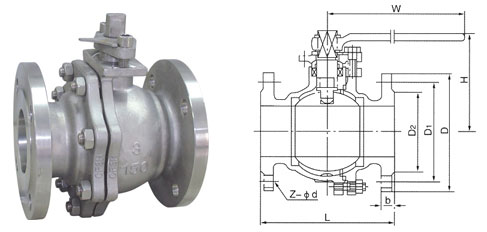

1.6MPa 型号 | 公称通径 Dn (mm) | 尺 寸 (mm) | L | D | Dl | D2 | B-f | Z-φd | H | DO | Q41H-16P | 15 | 130 | 96 | 86 | 46 | 14-2 | 4-14 | 60 | 108 | 20 | 140 | 105 | 75 | 65 | 14-2 | 4-14 | 64 | 120 | 25 | 150 | 165 | 85 | 65 | 16-2 | 4-14 | 90 | 165 | 32 | 165 | 135 | 100 | 78 | 16-2 | 4-18 | 105 | 180 | 40 | 180 | 146 | 110 | 85 | 18-3 | 4-18 | 150 | 24O | 50 | 200 | 160 | 126 | 100 | 18-3 | 4-18 | 190 | 240 | 65 | 220 | 180 | 145 | 120 | 18-3 | 4-18 | 195 | 320 | 80 | 260 | 195 | 160 | 135 | 20-3 | 8-18 | 216 | 360 | 100 | 280 | 216 | 180 | 165 | 20-3 | 8-18 | 260 | 400 | 125 | 320 | 246 | 210 | 186 | 22-3 | 8-18 | 280 | 500 | 150 | 360 | 280 | 2lO | 210 | 2l-3 | 8-23 | 320 | 600 | 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 370 | 800 | 250 | 450 | 406 | 355 | 320 | 3O-33 | 12-25 |
|
|
2.5MPa 型号 | 公称通径 Dn (mm) | 尺 寸 (mm) | L | D | Dl | D2 | B-f | Z-φd | H | Do | Q41H-25P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 60 | 108 | 20 | 14O | 105 | 75 | 55 | 14-2 | 4-14 | 64 | 120 | 25 | 150 | 115 | 85 | B5 | 16-2 | l-14 | 90 | 165 | 32 | 165 | 136 | 100 | 78 | 16-2 | 4-18 | 106 | 180 | 4O | 180 | 146 | 110 | 85 | 18-3 | 4-18 | 160 | 24O | 50 | 200 | 160 | 126 | 100 | 20-3 | 4-18 | 205 | 270 | 65 | 220 | 180 | 145 | 120 | 22-3 | 8-18 | 215 | 360 | 80 | 260 | 195 | 160 | 136 | 22-3 | 8-18 | 230 | 4OO | 100 | 280 | 230 | 190 | 165 | 24-3 | 8-23 | 270 | 500 | 125 | S20 | 270 | 220 | 188 | 28-3 | 8-26 | 300 | 600 | 150 | 360 | 300 | 260 | 218 | 30-3 | 8-26 | 340 | 900 | 200 | 400 | 360 | 310 | 278 | 34-3 | 12-26 | 4OO | 1100 | 260 | 457 | 425 | 370 | 332 | 36-3 | 12-30 |
|
|
4.0MPa 型号 | 公称通径 Dn (mm) | 尺 寸 (mm) | L | D | D1 | D2 | B-f | B-f | Z-φd | H | Q41H-40P | 15 | 130 | 96 | 66 | 46 | 40 | 16-2 | 4-14 | 80 | 20 | 140 | 105 | 75 | 65 | 5l | 16--2 | 4-14 | 66 | 25 | 150 | 116 | 85 | 65 | 58 | 16-2 | 4-14 | 90 | 32 | 180 | 135 | 100 | 78 | 66 | 18_S | 4-18 | 105 | 40 | 200 | 145 | 110 | 85 | 76 | 20-3 | 4-18 | 170 | 50 | 220 | 160 | 125 | 100 | 88 | 20-3 | 4-18 | 230 | 65 | 260 | 180 | 146 | 120 | IIO | 22-3 | 8-18 | 250 | 80 | 280 | 195 | 160 | 135 | 12l | 22-3 | 8-18 | 250 | 100 | 320 | 230 | 190 | 160 | 150 | 24-3 | 8-23 | 296 | 125 | 400 | 270 | 220 | 188 | 176 | 28-3 | 8-25 | 330 | 150 | 400 | 300 | 250 | 218 | 204 | 30-3 | 8-26 | 376 | 200 | 457 | 376 | 320 | 282 | 260 | 38-3 | 12-30 | 440 | 250 | 533 | 446 | 385 | 346 | 313 | 42-3 | 12-3l |
|
