【产品名称：电动橡胶对夹蝶阀】 【产品型号：D971X-16Q】 【产品介绍】：
D971X电动橡胶对夹蝶阀是电动执行器与对夹橡胶蝶阀组合而成，蝶阀阀座采用三元乙丙密封圈，接受电动执行器的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量液位等参数的自动化控制。 【工作原理】：
D971X电动橡胶对夹蝶阀以AC220V、AC380V或DC24V电源电压作动力，接受来自（DCS、PLC）系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。以角行程输出的扭矩转动阀轴0～90o，就能完成启闭动作或调节动作。 【产品特点】：
1、功能强劲:智能型、调节型、开关式。
2、体积小巧：体积仅相当于同类产品的35%左右。
3、保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
4、智能数控：内置模块直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。 【采用标准】：
制造标准 | GB/T 122387-89 | 法兰标准 | GB9113-2000、GB17241.6-1998 | 结构长度标准 | GB12221-89 | 检验标准 | GB/T 13927-92 |
【主要技术参数】：
公称通经DN（mm) | 50～2000 | 50～1600 | 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 | 密封试验(MPa) | 0.66 | 1.1 | 1.76 | 强度试验(MPa) | 0.9 | 1.5 | 2.4 | 适用温度 | 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | 泄漏率 | 符合GB/T13927-92标准 | 驱动方式 | 蜗轮传动、电动、气动、液动 |
【主要零部件材料】：
零件名称 | 材料 | 阀体 | WCB、QT450-10、HT200、HT250 | 蝶板 | WCB、QT450-10、HT200、HT250 | 阀轴 | 2Cr13 | 密封圈 | 丁腈耐油橡胶 | 填料 | 柔性石墨 |

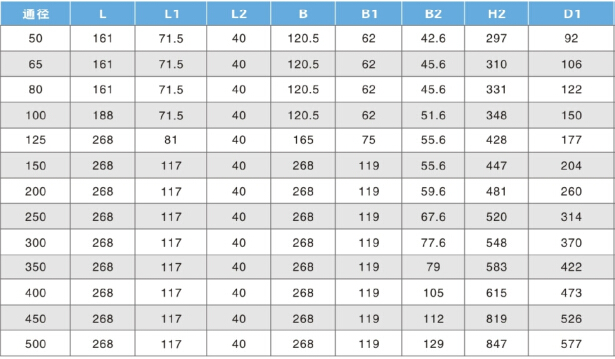

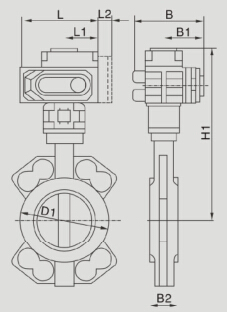

【主要外形连接尺寸】：
, |
