电动对夹硬密封蝶阀(D973H-16C)
  产品名称: 电动对夹硬密封蝶阀(D973H-16C)
  产品型号: D973H-16C


  咨询电话:021-51602595 黄经理
 相关产品

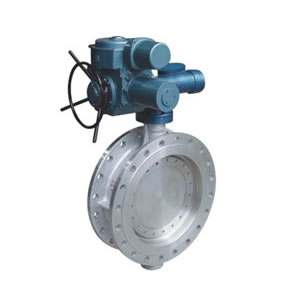

 电动橡胶法兰蝶阀(D941X-16Q)
 电动对夹硬密封蝶阀(D973H-16C)

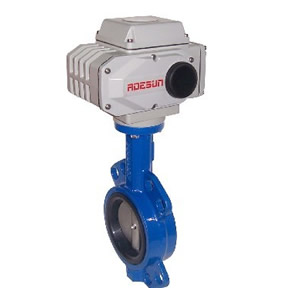

 电动橡胶对夹蝶阀(D971X-16Q)

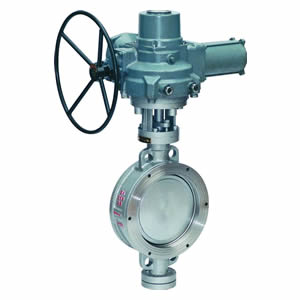

 电动法兰硬密封蝶阀(D943H-16C)


【产品名称:电动对夹硬密封蝶阀】

【产品型号:D973H-16C】

【产品介绍】:
D973H电动对夹硬密封蝶阀是由电动执行器与对夹式蝶阀组成,蝶阀采用三偏心多层次金属密封结构,阀体密封面采用堆焊合金钢或司太立硬质合金,接受工业自动化控制仪表来源的电流信号或电压信号的输入,可实现对工艺管路中流体介质的比例调节或二位开关控制。

【工作原理】:
D973H电动对夹硬密封蝶阀以AC220V、AC380V或DC24V电源电压作动力,接受来自(DCS、PLC)系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转。以角行程输出的扭矩转动阀轴0~90o,就能完成启闭动作或调节动作。

【产品特点】:
1、功能强劲:智能型、调节型、开关式。
2、体积小巧:体积仅相当于同类产品的35%左右。
3、保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
4、智能数控:内置模块直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。

【采用标准】:





制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-92


【主要技术参数】:



公称通经DN(mm)

50~2000

公称药理PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动


【主要零部件材料】:





零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

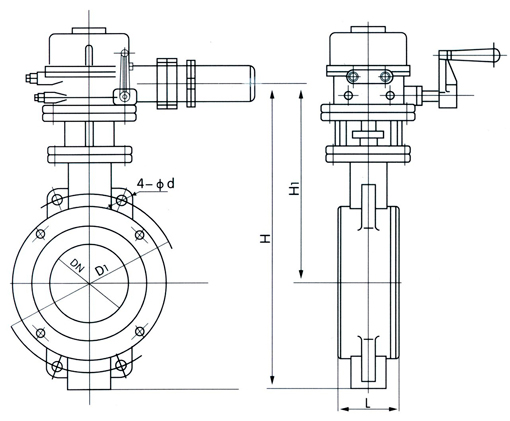

【主要外形连接尺寸】:





公称通经(DN)

主要尺寸

法兰孔尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H3

H1

D1

4-Ф-M

D1

4-Ф-M

D1

4-Ф-M

50

43

350

112

125

Ф18

125

Ф18

125

Ф18

65

46

370

115

145

Ф18

145

Ф18

145

Ф18

80

49

380

120

160

Ф18

160

Ф18

160

Ф18

100

56

420

138

180

Ф18

180

Ф18

190

Ф23

125

64

460

164

210

Ф18

210

Ф18

220

Ф27

150

70

555

175

240

Ф23

240

Ф23

250

Ф27

200

71

605

208

295

M20

295

M20

310

M24

250

76

680

243

350

M20

355

M24

370

M27

300

83

800

283

400

M20

410

M24

430

M27

350

92

835

310

460

M20

470

M24

490

M30

400

102

915

340

515

M24

525

M27

550

M33

450

114

960

380

565

M24

585

M27

600

M33

500

127

1020

410

620

M24

650

M30

660

M33

600

154

1225

470

725

M27

770

M33

770

M36

700

165

1355

550

840

M27

840

M33

875

M39

800

190

1470

640

950

M30

950

M36

990

M45

900

203

1545

710

1050

M30

1050

M36

1090

M45

1000

216

1795

770

1160

M33

1170

M39

1210

M52

1200

254

1965

890

1380

M36

1390

M45

1420

M52



  ,
