产品名称： |
气动双座调节阀（ZJHN） |
| |
产品型号： |
ZJHN |
| |
|
| |
 |
| |
咨询电话：021-51602595 黄经理 |
|
|
 |
|
【产品名称：气动双座调节阀】
【产品型号：ZJHN】
ZJHN气动双座调节阀是根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。
【产品介绍】：
ZJHN气动双座调节阀是套筒双座结构主要应用于泄漏要求不高的场合，因为是双座结构两个密封面都是金属密封因此使用的温度范围更宽一些。阀芯利用压力平衡式结构，启闭力小通过较小的执行机构推力就能控制高压差的工况。
【产品特点】：
1、密封性能好、允许压差大。
2、平衡式阀芯结构确保所需的执行机构推力最小。
3、应用于要求动态稳定性好的中低温、中低压管线的流体控制。
4、套筒导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换阀内件，维修效率高，节约人力和时间。
【主要零件材料】： 零件名称 | 材料 | 温度范围 | 阀体上阀盖 | HT200 | -20～200℃ | ZG230-450 | -40～450℃ | ZG1Cr18Ni9Ti | -250～550℃ | ZG0Cr18Ni12Mo2Ti | -250～550℃ | 阀芯、阀座 | 1Cr18Ni9 | -250～550℃ | 0Cr18Ni12Mo2Ti | -250～550℃ | 填 料 | 聚四氟乙烯 | -40～200℃ | 膜 片 | 丁晴橡胶夹增强涤沦织物 | | 压缩弹簧 | 60Si2Mn | | 膜 盖 | A3 | |
【主要技术参数】： 公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 额定流量系数kv | 10 | 16 | 25 | 40 | 63 | 100 | 250 | 250 | 400 | 630 | 100 | 1600 | 2700 | 公称压力MPa | 1.6 4.0 6.4 | 行 程mm | 16 | 25 | 40 | 63 | 100 | 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | 流量特性 | 直线、等百分比 | 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | 阀体
材质 | PN
(MPa) | 1.6 | WCB(ZG230-450) CF3CF8 CF8M | 4.0,6.0 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | 上阀盖型式 | 普通式（常温型），热片式（中温型） | 可调比 | 30:1 | 气源接头 | M16×1.5 |
【气动执行机构】：
型 号 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 | 有效面积cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 | 行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 | 弹簧范围KPa | 20～100(标准)；20～100、40～200、20～60、60～100、80～240 |
【性能指标】： 项目 | 指标值 | 基本误差％ | 不带定位器 | ±5.0 | 带定位器 | ±1.0 | 回差％ | 不带定位器 | 3.0 | 带定位器 | 1.0 | 死区％ | 不带定位器 | 3.0 | 带定位器 | 0.4 | 允许泄漏量L/h | 1×10-3×阀额定容量 |
【允许压差】： 供气压力
MPa | 弹簧压力
KPa | 公称通径 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 | 0.24 | 40-200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |

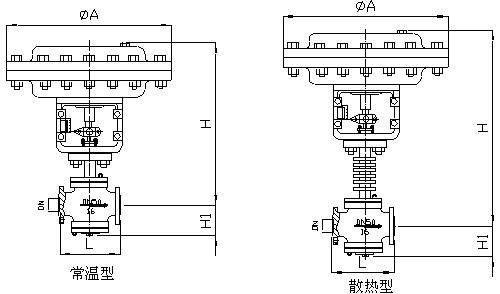

【外形尺寸图】：
公通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L
(mm) | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 | PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 335 | 425 | 460 | 560 | 740 | 805 | PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | H
(mm) | 普通型 | 567 | 570 | 645 | 650 | 877 | 887 | 899 | 1058 | 1068 | 1110 | 1498 | 1574 | 散热片型 | 697 | 700 | 775 | 780 | 1040 | 1050 | 1062 | 1257 | 1267 | 1309 | 1743 | 1819 | H1(mm) | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 | D(mm) | 225 | 360 | 470 | 620 | 重量(KG) | 33 | 35 | 47 | 51 | 98 | 111 | 148 | 236 | 292 | 433 | 760 | 920 |
|
|
|
|
