气动衬氟调节阀(ZMJBP)
  产品名称: 气动衬氟调节阀(ZMJBP)
  产品型号: ZMJBP


  咨询电话:021-51602595 黄经理
 相关产品
 气动衬氟调节阀(ZMJBP)
 气动角式调节阀(ZJHJ)
 气动罐底调节阀(ZHYQ)
 气动三通调节阀(ZJHF、ZJHH)


【产品名称:气动衬氟调节阀】
【产品型号:ZMJBP】
ZMJBP气动衬氟调节阀是根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。
【产品介绍】:
ZMJBP气动衬氟调节阀是自控仪表中的执行单元。它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。由于该阀接触介质的部位均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(简称F46),又采用聚四氟乙烯波纹管密封,因而该阀适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。
【产品特点】:
1、采用轻小型多弹簧执行机构,体积小,重量轻,调节精度高。
2、泄漏量小:由于阀芯、阀座是软密封,故泄漏量低于IV级标准。
3、密封性能好:采用聚四乙烯材质的波纹管和填料双重密封,确保无渗漏。
4、耐腐蚀:阀体内腔、阀芯、阀座、阀杆均316不锈钢,能耐酸、碱,耐强腐蚀。

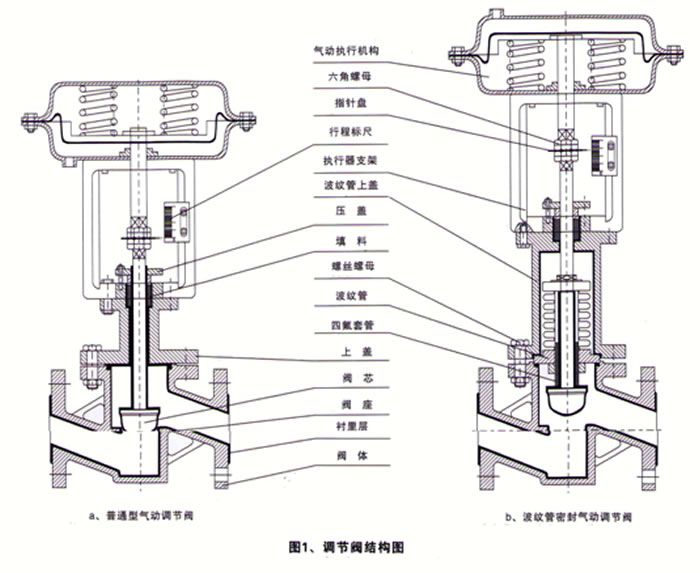

【气动衬氟调节阀的结构】:

【性能指标】:

项目

性能指标

基本误差%

≤±8

回差%

≤8

死区%

≤6

额定流量系数误差

≤±10%(Kv≤5±15%)

泄漏量

≤0.01%阀额定容量

【主要技术参数】:

公称通径DNmm

G3/4’’

20

25

32

40

50

65

80

100

150

阀座直径DNmm

3

4

5

6

7

8

10

12

15

20

26

32

40

50

65

80

100

150

额定流量系数KV

0.08

1.12

0.20

.032

0.50

0.80

1.2

2

3.2

5

8

12

20

32

50

70

100

240

流量特性

直线

直线\等百分比

公称压力PNMpa

1.01.6

配用执行机构

型号

ZHA-22

ZHA-23

ZHA-34

ZHA-45

有效面积cm

200

280

400

630

1000

工作行程mm

10

10

16

25

40

60

弹簧范围KPa

20-10040-200

作用方式

气关式或气开式

工作温度

-30~200

固有可调比R

301


【执行机构允许压差】:

供气压力(MPa

弹簧范围(MPa

公称通径(DN

G3/4’’

20

25

32

40

50

65

80

100

150

阀座直径(DN

3-8

10

12

15

20

26

32

40

50

65

80

100

150

0.14

20~100

允许压差 PMPa

1.6

0.8

0.5

0.5

0.3

0.25

0.2

0.12

0.08

0.24

40~200

-

1.2

1.1

0.7

0.65

0.45

0.28

0.20


【主要零件材料】:

零件名称

材料

零件名称

材料

阀体

ZG25F46FEP

波纹管

F4PTFE

阀芯

2Cr13F46FEP

哈氏合金、蒙乃尔

填料

F4PTFE

阀座

2Cr13F46FEP

柔性石墨

哈氏合金、蒙乃尔

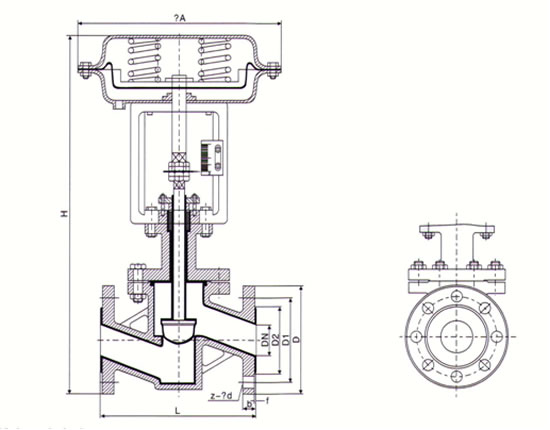

【外形尺寸图】:


公称通径 DN(㎜)

3/4″

20

25

32

40

50

65

80

100

150

L

116

180

185

200

220

250

275

300

350

480

A

245

245

245

245

290

290

362

362

362

454

H

401

445

485

495

523

532

697

699

699

817

H1

50

65

70

80

71

88

102

140

170

190

重量

17

17

19

21

28

31.5

54

64

80

120
