气动三通调节阀(ZJHF、ZJHH)
  产品名称: 气动三通调节阀(ZJHF、ZJHH)
  产品型号: ZJHF、ZJHH


  咨询电话:021-51602595 黄经理
 相关产品
 气动衬氟调节阀(ZMJBP)
 气动角式调节阀(ZJHJ)
 气动罐底调节阀(ZHYQ)
 气动三通调节阀(ZJHF、ZJHH)


【产品名称:气动三通调节阀】
【产品型号:ZJHF】
ZJHF气动三通调节阀是根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。
【产品介绍】:

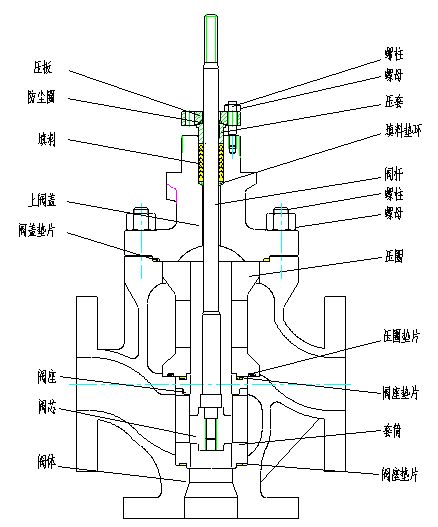

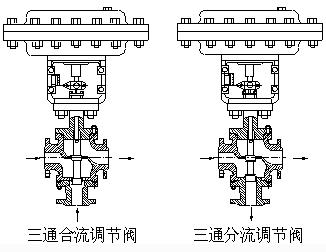

ZJHF气动三通调节阀阀芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和一个三通接管而得到应用,常用于热交换器的两相调节,也可用于简单的配比调节。公称通径和压差较小时,合流阀可用于分流场合,可互换使用,但公称通径大于80mm和压差较大的分流场合,不能互换使用。
【产品特点】:
1、流体对阀芯作用方向都处于流开故阀能稳定工作。
2、配用气动薄膜多弹簧执行机构,体积小、 重量轻。
3、配用多弹簧执行机构,具有结构简单、重量轻、调节稳定可靠。
【主要零件材料及推荐使用温度范围】:



零件名称

材料

温度范围


上下阀盖

HT200

-20200

ZG230-450

-40450

ZG1Cr18Ni9Ti

-250550

阀芯、阀座、阀杆

1Cr18Ni9

-250550

密封垫

橡胶石棉板


不锈钢缠绕垫


填料

聚四氟乙烯


上下膜盖

A3钢板


膜片

35CrMoA


35A3


支架、顶盘

HT200


压缩弹簧

60Si2Mn


波纺薄膜

5806胶夹480D尼龙66网眼布



【执行机构主要技术参数】:

型号

ZHA(B)-3

ZHA(B)-4

ZHA(B)-5

ZHA(B)-6

有效面积cm2

400

630

1000

1600

行 程mm

16.25

40

60

1000

弹簧范围KPa

201004020020606010080240


【执行机构性能指标】:

项目

不带定位器

带定位器

基本误差%

±6

±1.5

回差%

5

1.5

死区%

4

0.6

始终点偏差%

气关

始点

±2.5

±1.5

终点

±6.0

气开

始点

±6.0

终点

±2.5

额定行程偏差%

±2.5

允许泄漏量L/h

10-3×阀额定容量


【执行机构允许压差】:

供气压力

弹簧压力

25

32

40

50

65

80

100

125

150

200

250

300

0.14MPa

20-100

1220

750

500

300

300

200

120

120

80

50

50

25

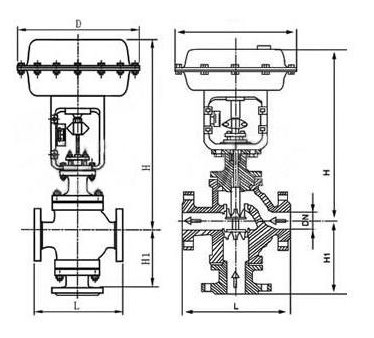

【外形尺寸图】:

公通径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L(mm)

PN1.6MPa

185

200

220

250

275

300

350

410

450

550

635

720

PN4.0MPa

190

210

230

255

285

310

355

425

460

560

660

740

PN6.4MPa

200

210

235

265

295

320

370

440

475

570

670

770

H1(mm)

PN1.6MPa

140

150

160

180

200

220

220

256

278

322

540

612

PN4.0MPa

150

160

170

190

220

232

256

295

313

372

540

612

PN6.4MPa

160

170

180

200

220

242

266

300

318

382

540

612
