【产品名称：三通调节阀】
【产品型号：ZDSF、ZDSH】
ZDSF、ZDSH三通调节阀是根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。以等百分比特性为最优，其调节稳定，调节性能好。
【产品介绍】：
ZDSF、ZDSH三通调节阀采用套筒导向，压力不平衡式阀芯。该系列调节阀主要应用于几条流路介质聚集或分开进行控制，两路流道进，一路流道出称为三通合流，相反一路流道进，两路流道出称为分流。三通阀也可以作为管路的切断与开启功能。标准合/分流路设计为不平衡式双座内件结构。同时也可以根据工况设计成降噪、防汽蚀等阀笼结构。
【产品特点】：
1、允许使用压差大，连线简单等特点。
2、整体式填料函结构，方便用户更换。
3、产品内件类型丰富，可以满足大多数工业自控系统的要求。
4、填料结构，保证了阀门阀杆部位密封的长期稳定可靠。
5、采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低。
6、用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。
【规格参数表】： 公称通径mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 分流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 阀座通径mm | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | 分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | 公称压力(MPa) | 0.6,1.6， 2.5， 4.0， 6.4 | 行程(mm) | 16 | 25 | 40 | 60 | 100 | 流量特性 | 直线 | 工作温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | 法兰尺寸 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 | 阀体材质 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | 阀芯材质 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | 阀体型式 | 三通双座铸造球型阀 | 上阀盖型式 | 普通式（常温），散热片式（中温），长颈式（低温） | 配用电动执
行机构型号 | PSL | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | 381L | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-85 | 381LSC-99 | 防爆型 | 381LXA-20 | 381LXB-30 | 381LXB-50 |
|
|
|
|
|

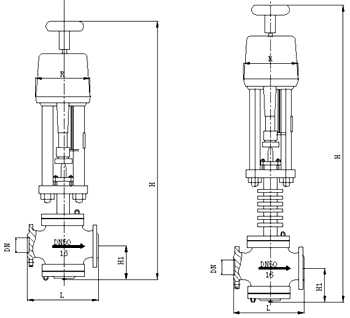

【外型尺寸表】：
公称通径DN | 合流 | 分流 | R | L | H | H1 | L | H | H1 | PN（MPa） | PN（MPa） | PN（MPa） | PN（MPa） | - | - | - | 常温 | 中温 | - | - | - | - | - | - | 常温 | 中温 | - | - | - | 25 | 176 | 185 | 190 | 200 | 600 | 650 | 140 | 150 | 160 | 185 | 190 | 200 | 600 | 650 | 140 | 150 | 160 | 32 | 176 | 200 | 200 | 210 | 718 | 848 | 150 | 160 | 170 | 200 | 200 | 210 | 718 | 848 | 150 | 160 | 170 | 40 | 176 | 220 | 230 | 235 | 795 | 925 | 160 | 170 | 180 | 220 | 235 | 235 | 795 | 925 | 160 | 170 | 180 | 50 | 176 | 250 | 255 | 265 | 835 | 960 | 180 | 190 | 200 | 250 | 255 | 265 | 835 | 960 | 180 | 190 | 200 | 65 | 176 | 275 | 285 | 295 | 1067 | 1214 | 200 | 210 | 220 | 275 | 285 | 295 | 1067 | 1214 | 200 | 210 | 220 | 80 | 176 | 300 | 310 | 320 | 1080 | 1243 | 210 | 230 | 240 | 300 | 310 | 320 | 1102 | 1265 | 225 | 250 | 265 | 100 | 176 | 350 | 360 | 370 | 1094 | 1257 | 220 | 250 | 260 | 350 | 360 | 370 | 1131 | 1294 | 245 | 275 | 285 | 125 | 225 | 410 | 430 | 440 | 1292 | 1492 | 260 | 300 | 300 | 410 | 425 | 440 | 1329 | 1529 | 285 | 320 | 325 | 150 | 225 | 450 | 465 | 475 | 1321 | 1520 | 280 | 320 | 320 | 450 | 460 | 475 | 1358 | 1557 | 305 | 340 | 345 | 200 | 225 | 550 | 560 | 570 | 1400 | 1597 | 320 | 380 | 380 | 550 | 560 | 570 | 1445 | 1642 | 350 | 400 | 410 | 250 | 225 | 635 | 660 | 670 | - | - | - | 474 | 474 | 635 | 660 | 670 | - | - | - | - | - | 300 | 225 | 720 | 740 | 770 | - | - | - | 584 | 584 | 720 | 740 | 770 | - | - | - | - | - |
|
|
|
|
