【产品名称：精小型电动单座调节阀】
【产品型号：ZDSJP】
ZDSJP精小型电动单座调节阀是根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。
【产品介绍】：
ZDSJP精小型电动单座调节阀采用顶部导向结构，由3810系列(或者PSL系列)电动执行器和精小型调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。
【产品特点】：
1、伺服放大器采用深度动态负反馈，可提高自动调节精度。
2、电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
3、可调节范围大，固有可调比为50，流量特性有直线和等百分比。
4、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
5、阀体按流体等截面低流阻流道，额定流量系数增大30%。
6、具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。
【流量特性】：
【规格参数表】： 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 阀座直径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
|
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | 允许压差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1.0 | 2.3 | 1.6 | 1.0 | 0.8 | 0.6 | 0.4 |
|
| 基本误差% | ±2.5 | 回差% | 2.5 | 死区% | 1.0 | 始终点偏差% | ±2.5 | 额定行程偏差% | 2.5 | 允许泄漏量Q | Kv值的0.1% | 可调范围 | 30:1 | 配电动执行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | 3810L | SA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | 公称压力，介质温度，阀体材料 | 1.6MPa | 常温-20℃～+200℃ 铸铁HT200 | 4.0MPa | 常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 6.4MPa | 常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |

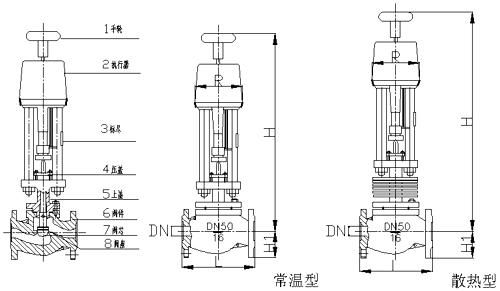

【安装尺寸】：
公称通径DN（mm） | L(mm) | H(mm) | H1(mm) | R(mm) | 重量（kg） | 0.6,1.6(MPa) | 4.0(MPa) | 6.4(MPa) | 常温型 | 散热型 | PN0.6(MPa) | PN1.6(MPa) | PN4.0(MPa) | PN6.4(MPa) | 0.6,1.6(MPa) | 4.0,6.4(MPa) | G3/4” | 120 | 120 | 120 | 643 | / | 31 | 31 | 31 |
| 176 | 9 | 10 | 20 | 181 | 194 | 206 | 699 | 849 | 45 | 52.5 | 52.5 | 65 | 176 | 11 | 14 | 25 | 184 | 197 | 210 | 711 | 861 | 50 | 57.5 | 57.5 | 70 | 176 | 13 | 17 | 40 | 222 | 235 | 251 | 728 | 893 | 65 | 75 | 75 | 85 | 176 | 15 | 24 | 50 | 254 | 267 | 286 | 731 | 901 | 70 | 82.5 | 82.5 | 90 | 176 | 19 | 29 | 65 | 276 | 292 | 311 | 827 | 100.7 | 80 | 92.5 | 92.5 | 102.5 | 176 | 32 | 51 | 80 | 298 | 317 | 337 | 839 | 1024 | 95 | 100 | 100 | 107.5 | 176 | 40 | 63 | 100 | 352 | 368 | 394 | 857 | 1067 | 105 | 110 | 117.5 | 125 | 176 | 50 | 84 | 150 | 451 | 473 | 508 | 1140 | 1400 | 132.5 | 142.5 | 150 | 172.5 | 225 | 77 | 120 | 200 | 600 | 610 | 650 | 1160 | 1420 | 160 | 170 | 187.5 | 207.5 | 225 | 115 | 159 |
|
