【产品名称：电动单座调节阀】
【产品型号：ZRSP】
ZRSP电动单座调节阀是根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。
【产品介绍】：
ZRSP电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质的场合，由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。
【产品特点】：
1、产品内件类型丰富，可以满足大多数工业自控系统的要求。
2、填料结构，保证了阀门阀杆部位密封的长期稳定可靠。
3、适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。
4、具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
【主要技术参数和性能】： 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 座直径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数Kv | 单座 | 5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
|
| 双座 |
| 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | 允许压差△MPa | ≤公称压力 | 基本误差% | ±2.5 | 回差% | 2.5 | 死区% | 1.0 | 始终点偏差% | ±2.5 | 额定行程偏差% | 2.5 | 允许泄漏量Q | Kv值的0.01% 按GB4213－84标准 | 可调范围 | 50:1 | 配电动执行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | 3810L | 381LSA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC—160 | 公称压力介质温度阀体材料 | 1.6MPa | 常温－20℃~+200℃ 铸铁HT200 | 4.0MPa | 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 6.4MPa | 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | 中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti |

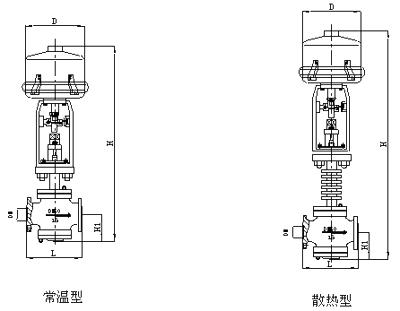

【安装尺寸】：
通径（DN） | L | D | 单座式 | 双座式 | PN（MPa） | H1 | H | H1 | H | 1.6 | 4.0 | 6.4 | 常温 | 中温 | 常温 | 中温 | G3/4 |
| 75 | 75 | 225 | 32 | 495 | 574 |
|
|
| 20 | 180 | 185 | 190 | 225 | 95 | 577 | 747 |
|
|
| 25 | 185 | 190 | 205 | 225 | 112 | 672 | 822 | 117 | 682 | 832 | 32 | 200 | 210 | 220 | 225 | 118 | 682 | 832 | 120 | 687 | 837 | 40 | 220 | 230 | 240 | 255 | 129 | 830 | 972 | 139 | 850 | 990 | 50 | 250 | 255 | 265 | 255 | 144 | 860 | 1000 | 144 | 860 | 1000 | 65 | 275 | 285 | 295 | 255 | 178 | 964 | 1124 | 188 | 989 | 1144 | 80 | 305 | 310 | 325 | 255 | 191 | 989 | 1149 | 208 | 1019 | 1184 | 100 | 350 | 355 | 370 | 255 | 195 | 1099 | 1159 | 220 | 1044 | 1204 | 125 | 410 | 425 | 440 | 255 | 245 | 1287 | 1459 | 270 | 1332 | 1547 | 150 | 450 | 460 | 475 | 310 | 255 | 1302 | 1517 | 280 | 1352 | 1565 | 200 | 550 | 560 | 570 | 310 | 290 | 1382 | 1557 | 320 | 1437 | 1652 | 250 | 670 | 740 | 750 | 310 |
|
|
| 440 | 1729 | 2004 | 300 | 770 | 805 |
| 310 |
|
|
| 502 | 1764 | 2039 |
【型号编制说明】： Z | D | S | P | 40 | P | G | 自控阀门 | 执行机构类型： | 位移特征： | 阀门结构： | 公称压力： | 阀体材质： | 温度类型： |
| D：表示PS系列 | S：表示直行程 | P：表示单座 | 16：表示1.6MP | C：表示碳钢 | G：表示中温型 常温省略 |
| R：表示810系列 |
| N：表示双座 | 40： 表示4.0MP | P：表示不锈钢铸铁省略 |
|
| H：表示DKZ系列 |
|
| 64：表示6.4MP |
|
|
|
