【产品名称：手动浆料阀】 【产品型号：PZ73H-10C】 PZ73H手动浆料阀适用介质煤浆、糠浆、纸浆、泥浆、污水、矿渣等，适用温度≤120（℃） 【产品介绍】：
PZ73H手动浆料阀采用全圆形的通道，刀板底端加工成刀刃，光洁度高，保证密封，在刀板上端装有硬聚四氟乙烯刮泥器，可防止粉尘砂砾等擦伤性物质进入填料盒，根据需要，可在阀体四周设置多个冲刷口，直接用空气、蒸汽或水进行冲刷，防止沉淀物逐渐堆积，对于输送困难的流体适用。 【结构特性】：
PZ73H手动浆料阀阀体中腔底部设有凹槽并装有弹性U型密封条，当阀门关闭时闸板下移，闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封。当阀门开启时闸板上移，闸板底部边缘与密封条脱离，密封条弹起与凹槽平整，能防止浆液阀在使用过程中，介质沉淀物积存在阀体中腔的凹槽里。 【产品特点】：
1、采用对夹一体式结构，体积小，重量轻。
2、采用可更换式密封结构，维修跟换更方便。
3、完全敞开的通道，可以防止介质在阀内的沉积。
4、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。 主要性能规范： 公称压力PN(MPa)
Normal Pressure | 0.6 | 1.0 | 适用介质
Suitable Medium | 纸浆料 | 糖浆、泥浆、纸浆、污水
Pulp、Studge、Dross | 阀体材料
Material Of Body | 铸钢、铸铁、不锈钢
Cast-iron、Stainless Steel | 铸钢、铸铁、不锈钢
Cast-iron | 适用温度
Applicable Temperature | X＜80 |

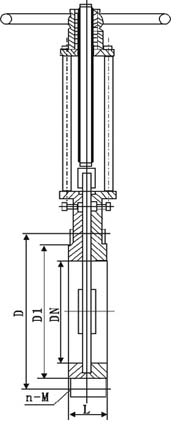

主要外形及连接尺寸：
, 公称压力
Nominal pressure（MPa） | DN | L | D | D1 | D0 | H | N-M | 0.6MPa | 50 | 40 | 125 | 100 | 180 | 295 | 4-M16 | 65 | 40 | 145 | 120 | 180 | 305 | 4-M16 | 80 | 50 | 160 | 135 | 220 | 330 | 4-M16 | 100 | 50 | 180 | 155 | 220 | 380 | 4-M16 | 125 | 50 | 210 | 185 | 240 | 415 | 4-M16 | 150 | 60 | 240 | 210 | 280 | 490 | 4-M20 | 200 | 60 | 295 | 265 | 280 | 550 | 4-M20 | 250 | 70 | 350 | 320 | 360 | 693 | 8-M20 | 300 | 70 | 400 | 368 | 400 | 769 | 8-M20 | 350 | 80 | 460 | 429 | 400 | 895 | 10-M20 | 400 | 80 | 515 | 482 | 500 | 1004 | 10-M22 | 450 | 90 | 565 | 532 | 500 | 1110 | 14-M22 | 500 | 100 | 620 | 585 | 600 | 1210 | 14-M22 | 600 | 100 | 725 | 685 | 700 | 1460 | 14-M27 | 700 | 100 | 940 | 800 | 800 | 4680 | 16-M27 | 800 | 120 | 950 | 905 | 800 | 1910 | 16-M27 | 900 | 120 | 1050 | 1005 | 800 | 2130 | 20-M30 | 1000 | 160 | 1160 | 1115 | 900 | 2380 | 20-M30 | 1.0MPa | 50 | 40 | 125 | 100 | 180 | 295 | 4-M16 | 65 | 40 | 145 | 120 | 180 | 305 | 4-M16 | 80 | 50 | 160 | 135 | 220 | 330 | 4-M16 | 100 | 50 | 180 | 155 | 220 | 380 | 4-M16 | 125 | 50 | 210 | 185 | 240 | 415 | 4-M16 | 150 | 60 | 240 | 210 | 280 | 490 | 4-M20 | 200 | 60 | 295 | 265 | 280 | 550 | 4-M20 | 250 | 70 | 350 | 320 | 360 | 693 | 8-M20 | 300 | 80 | 400 | 368 | 400 | 769 | 8-M20 | 350 | 90 | 460 | 429 | 400 | 895 | 10-M20 | 400 | 120 | 515 | 482 | 500 | 1004 | 10-M22 | 450 | 120 | 565 | 532 | 500 | 1110 | 14-M22 | 500 | 130 | 620 | 585 | 600 | 1210 | 14-M22 | 600 | 140 | 725 | 685 | 700 | 1460 | 14-M27 | 700 | 140 | 940 | 800 | 800 | 4680 | 16-M27 | 800 | 150 | 950 | 905 | 800 | 1910 | 16-M27 | 900 | 150 | 1050 | 1005 | 800 | 2130 | 20-M30 | 1000 | 200 | 1160 | 1115 | 900 | 2380 | 20-M30 |
|
