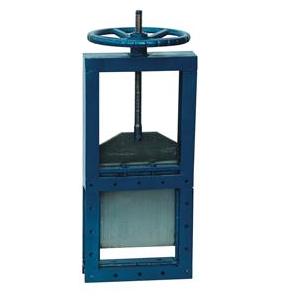

手动刀形闸阀(PZ73H-10C 16C)
  产品名称: 手动刀形闸阀(PZ73H-10C 16C)
  产品型号: PZ73H-10C 16C


  咨询电话:021-51602595 黄经理
 相关产品
 气动浆液阀(PZ673H-10C)
 方形螺旋闸门(LMD、LMS)
 伞齿轮刀形闸阀(PZ573H-10C 16C)
 气动刀形闸阀(PZ673H-10C)


【产品名称:手动刀形闸阀】

【产品型号:PZ73H-10C 16C】

  PZ73H手动刀形闸阀采用刀形闸板,具有剪切截止作用,适用于浆料、粉粒料、纤维、浆液、泥沙浆、污水处理等难以控制的流体,应用于造纸、石化、矿山、排水、食品等行业。材质:铸铁、碳钢、不锈钢。 尺寸范围:DN50~DN1000。最大压力:2.5MPa。

【产品介绍】:
 PZ73H手动刀形闸阀采用手轮驱动,操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。

【工作原理】:
    PZ73H手动刀形闸阀采用整体式结构,包括阀体、闸板和U型密封条,阀体中腔底部设有凹槽并装有弹性U型密封条,当阀门关闭时闸板下移,闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封。当刀闸阀开启时闸板上移,闸板底部边缘与密封条脱离,密封条弹起与凹槽平整,能防止刀闸阀在使用过程中,介质沉淀物积存在阀体中腔的凹槽里。

【产品特点】:
1、采用对夹一体式结构,体积小,重量轻。
2、采用可更换式密封结构,维修跟换更方便。
3、完全敞开的通道,可以防止介质在阀内的沉积。
4、闸板具有闸刀的功能,能有效的闸断介质中各类杂物。

【产品其他参数】:



主要性能规范:



公称压力(MPa)

壳体试验(MPa)

密封试验(MPa)

工作温度

适用介质

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤425℃

纸浆、污水、煤浆、灰、渣水混和物



主要零部件材质:



体、盖

闸阀

阀杆

密封面

不锈钢、碳钢、灰铸铁

碳钢、不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金



主要外形及连接尺寸(mm):



MPa

DN

L

D

D1

D2

H

N-M

D0

W(Kg)



















1.0

50

43

160

125

100

285

4-M16

180

8

65

46

180

145

120

298

4-M16

180

10

80

46

195

160

135

315

4-M16

220

12

100

52

215

180

155

365

8-M16

220

14

125

56

245

210

185

400

8-M16

230

22

150

56

280

240

210

475

8-M20

280

29

200

60

335

295

265

540

8-M20

360

38

250

68

390

350

320

630

12-M20

360

66

300

78

440

400

368

780

12-M20

400

100

350

78

500

460

428

885

16-M20

400

119

400

102

565

515

482

990

16-M22

400

195

450

114

615

565

532

1100

20-M22

530

285

500

127

670

620

585

1200

20-M22

530

389

600

154

780

725

685

1450

20-M27

600

529

700

165

895

840

800

1700

24-M27

600

790

800

190

1010

950

898

2000

24-M30

680

850

900

203

1110

1050

1005

2300

28-M30

680

900

1000

216

1220

1160

1115

2500

28-M30

700

1050

1200

254

1450

1380

1325

2800

32-M36

800

1300



















1.6

50

43

160

125

99

285

4-M16

180

8.5

65

46

185

145

120

295

4-M16

180

10.7

80

46

200

160

135

315

8-M16

220

13

100

52

220

180

155

365

8-M16

220

15

125

56

250

210

185

400

8-M16

230

23.5

150

56

285

240

210

475

8-M20

280

31

200

60

340

295

265

540

12-M20

360

40.7

250

68

405

355

310

630

12-M22

360

70

300

78

460

410

375

780

12-M22

400

107

350

78

520

470

435

885

16-M22

400

129

400

102

580

525

485

990

16-M27

400

215

450

114

640

585

545

1100

20-M27

530

305

500

127

715

650

609

1200

20-M30

530

410

600

154

840

770

720

1450

20-M36

600

550

700

165

910

840

788

1700

24-M36

600

820

800

190

1025

950

898

2000

24-M36

680

950

900

203

1125

1050

998

2300

28-M36

680

1020

1000

216

1255

1170

1110

2500

28-M42

700

1120

1200

254

1485

1390

1325

2800

32-M48

800

1480



,
