法兰闸阀(Z41H-16C)
  产品名称: 法兰闸阀(Z41H-16C)
  产品型号: Z41H-16C


  咨询电话:021-51602595 黄经理
 相关产品
 法兰闸阀(Z41H-16C)
 排渣闸阀(PZ41H-16C)
 铸钢法兰闸阀(Z41H-16C)
 美标法兰闸阀(Z41H-150LB、300LB、600LB)


【产品名称:法兰闸阀
【产品型号:Z41H-16C

产品说明:

Z41H法兰闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

主要用途:

Z41H法兰闸阀适用于压力1.6MPa~42.0MPa、工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。法兰闸阀通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。

使用范围:

☆通经范围:DN50~DN300

☆压力范围:1.6MPa~42.0MPa

☆温度范围:-40℃~500℃

☆介质范围:水、蒸汽、油品、天然气等

二、执行标准:

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB12234

GB12221

GB9113 JB79

GB9131

GB/T13927 HB/T9092

三、压力试验:

公称压力

1.6

2.5

4.0

6.4

10.0

16.0

强度试验

2.4

3.8

6.0

9.6

15.0

24.0

水密封试验

1.8

2.8

4.4

7.0

11.0

18.0

上密封试验

1.8

2.8

4.4

7.04

11.0

18.0

气密封试验

0.4-0.7

四、主要零件材料及性能:

体盖板

阀杆

密封面

垫片

填料

工作温度℃

适用介质

WCB

2Cr13

13Cr
STL
本体材料
尼龙

增强柔性石墨
1Cr13/柔性石墨
OS软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE

柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE

≤425

水、蒸汽、油品

WC1

38GrMoA1
25Cr2MoV

≤450

WC6

≤540

WC9

≤570

ZGCr5Mo

≤540

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

≤200

-

ZG1Cr18Ni12Mo2Ti

1C18Ni12Mo2Ti

≤200

-

PN1.6MPa

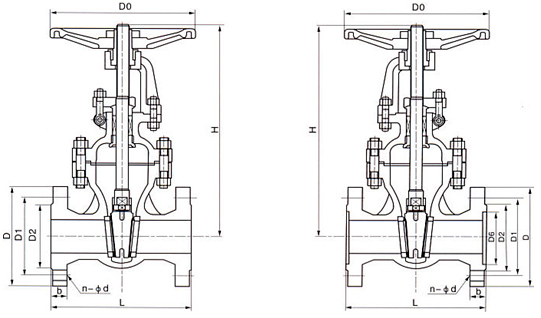

尺寸图

五、法兰闸阀规格主要尺寸:

型 号公称压力(Mpa)公称通径
DN(mm)
尺 寸 (mm)重 量
(kg)
LDD1D2bZ-фdHH1D0
Z41W-16P
Z41W-16R

1.615130956545144-ф141751952004
201501057555144-ф141802052005
251601158565144-ф142102402206
3218013510078164-ф182102402207
4024014511085164-ф1835042524018
50250160125100164-ф1835843024029
65265180145120184-ф1837345224033
80280195160135208-ф1843553028046
100300215180155208-ф1850062032063
125325245210185248-ф18614756360108
150350280240210248-ф23674845360134
2004003352952652612-ф238181041400192
2504504053553203012-ф259691244450273
3005004604103753012-ф2511451474560379
3505505204704353416-ф2512801663640590
4006005805254853616-ф3014501885720849
5007007056506084420-ф3416762181720958
Z41H-25P
Z41H-25R
2.515130956545164-ф141751952004
201501057555164-ф141802052005
251601158565164-ф142102402206
3218013510078184-ф182102402207
4024014511085184-ф1835042524018
50250160125100204-ф1835843024028
65265180145120208-ф1837345224033
80280195160135228-ф1843553028046
100300230190160248-ф2350162032064
125325270220188288-ф25614756360105
150350300250218308-ф25674845360134
2004003603102783412-ф258181041400213
2504504253703323612-ф309691244450290
3005004804303904016-ф3011451474560399
3505505504904484416-ф3412801663640631
4006006105505054816-ф3414501885720900


型号公称通径
DN(mm)
尺 寸 (mm)
LDD1D2D6b-fz-фdH
Z41W-40P(R)151309565454016-24-14170
2015010575555116-24-14190
2516011585655816-24-14205
32180135100786618-24-18270
40200145110857618-34-18310
502501601251008820-34-18370
6528018014512011022-38-18391
8031019516013512122-38-18455
10035023019016015024-38-23551
12540027022018817628-38-25628
15045030025021820430-38-25708
20055037532028226038-312-25885
25065044538534531342-312-30960
Z41W-64P
Z41W-64R
1517010575554118-24-14140
2019012590685120-24-18195
25210135100785822-24-18210
32230150110826624-24-23280
40240165125957624-34-23328
502501751351058826-34-23390
6528020016013011028-38-23410
8031021017014012130-38-23485
10035025020016815032-38-25590
12540029524020217636-38-306888
15045034028024020438-38-34768
20055040534530026044-312-34973
25065047040035231348-312-411051
