对夹式保温球阀(碳钢、不锈钢)
  产品名称: 对夹式保温球阀(碳钢、不锈钢)
  产品型号: BQ71F-16C/P


  咨询电话:021-51602595 黄经理
 相关产品
 缩径保温球阀(碳钢、不锈钢)
 法兰保温球阀(碳钢、不锈钢)
 对夹式保温球阀(碳钢、不锈钢)
 意式超薄型保温球阀(碳钢、不锈钢)


【产品名称:对夹式保温球阀】

【产品型号:BQ71F-16C/P】

【产品介绍】:
BQ71F对夹式保温球阀采用整体式夹套保温层结构设计,根据用户需要夹套内注入热水、蒸气、导热油、冷却水、冷气等。使用整个阀门常温或降温达到所需要的温度,确保阀内介质能够正常工作,具有保温保冷特性,以输送常温下会凝固的高粘度介质。

【工作原理】:
BQ71F对夹式保温球阀的两端法兰之间焊装一个金属夹套,在侧面、底部装有夹套的连接口,用于热水、蒸汽或导热油的进出,从而起到对球阀的保温效果,确保粘稠介质流通正常。主要应用于化工、石油、制药、冶金等行业的系统管路中,主要作用是输送在常温状态下会凝固、易结晶、重油等介质。

【产品特点】:
1、夹套采用碳素钢或不锈钢管焊接比铸造的更加耐压牢固。
2、采用整体式夹套结构设计,更能均匀地保温、保冷。
3、比一般球阀体积更小,重量更轻,且无外漏,密封性能好。
4、阀门的通径和管径一至,介质呈直线流动,阻力小,能有效降低管路中介质热量的损失。

【产品其他参数】:

型号、零件材料及主要参数:


公称压力或压力级产品型号
PN1.0MPaBQ71F-10CBQ71F-10PBQ71F-10P8BQ71F-10P3BQ71F-10RBQ71F-10R8BQ71F-10R3
PN1.6MPaBQ71F-16CBQ71F-16PBQ71F-16P8BQ71F-16P3BQ71F-16RBQ71F-16R8BQ71F-16R3
PN2.5MPaBQ71F-25BQ71F-25PBQ71F-25P8BQ71F-25P3BQ71F-25RBQ71F-16R8BQ71F-25R3
CLASS150BQ71F-150(LB)CBQ71F-150(LB)PBQ71F-150(LB)P8BQ71F-150(LB)P3BQ71F-150(LB)RBQ71F-150(LB)R8BQ71F-150(LB)R3
10KBQ71F-10(K)CBQ71F-10(K)PBQ71F-10(K)P8BQ71F-10(K)P3BQ71F-10(K)RBQ71F-10(K)R8BQ71F-10(K)R3
主要零件材料阀体WCBZGlCr18Ni9TiCF8(304)CF8(304L)ZG1Cr18Ni12Mo2TiCF8M(316)CF8M(316L)
球体、阀杆2Crl3lCr18Ni9Ti0Cr18Ni9(304)0Cr18Ni9(304L)1Cr18Ni2Mo2(316)0Cr17Ni2Mo2(316)0Cr17Ni2Mo2(316L)
密封圈聚四氟乙烯   对位聚苯
填料、垫圈V型聚四氟乙烯  柔性石墨环  聚四氟乙烯片  柔性石墨复合垫
适用工况适用介质重油、胶类等硝酸腐蚀性介质强氧化性介质醋酸等腐蚀性介质尿素等腐蚀性介质
适用温度-28-300℃
配管法兰JB79-59、GB9113、SH3406   ANSI B16.5 JIS B2212

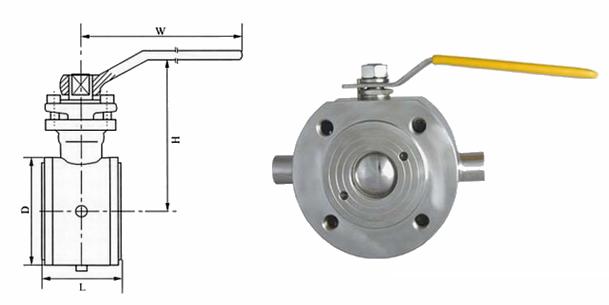

主要外形及连接尺寸:


公称通径(DN)产品型号
LDWH3-G
(mm)(in)1.0MPa1.6MPa2.5MPa150Lb10k手动手动
151/2"405353534758130803/8
203/4"456363635763170803/8
251"5073737366741701003/8
321 1/4"6084848475842001101/2
401 1/2"7094949485892501201/2
502"801091091091031042501301/2
652 1/2"1101291291291221243501401/2
803"1201441441441351343501501/2
1004"1401641641701731594201801/2


 ,
