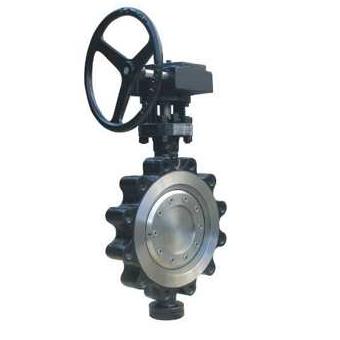

美标对夹硬密封蝶阀(D373H-16C)
  产品名称: 美标对夹硬密封蝶阀(D373H-16C)
  产品型号: D373H-16C


  咨询电话:021-51602595 黄经理
 相关产品
 美标橡胶蝶阀(D71X-16Q)
 美标对夹硬密封蝶阀(D373H-16C)


【产品名称:美标对夹硬密封蝶阀】

【产品型号:D373H-16C】

    上海杰一阀门D373H美标对夹硬密封蝶阀又名支耳式蝶阀、单夹式蝶阀,阀体周边带凸耳且设计成带螺孔单法兰结构,完全密封,泄漏为零。

【产品介绍】:
    上海杰一阀门D373H美标对夹硬密封蝶阀采用三维偏心原理设计,开启关闭蝶阀时阀座与蝶板上的密封面之间无任何摩擦,阀座采用堆焊钴基硬质合金多层次结构,使密封面的空间运动轨迹达到理想化,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

【工作原理】:
    D373H美标对夹硬密封蝶阀阀杆轴线与蝶板密封面间偏置,并与阀体通道轴线偏置,阀座回转轴线与阀体通道轴线形成一个偏心角,故形成三偏心。从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。

【产品特点】:
1、阀座与蝶板几乎无磨损,具有越关越紧的密封功能。
2、蝶板密封面采用堆焊钴基硬质合金,密封面耐冲刷磨损,使用寿命长。
3、适用于热力管道的关断及流量控制,具有优良的耐热性和双向密封性能。
4、采用轴向定位装置不发生轴向蝶板窜动而引起上下密封面部分压伤,磨损泄漏。
5、阀座密封圈在温度循环状态下保持关闭性能,阀体收缩不传向阀座,不使阀门出现阻滞。

【主要零件材料】:

雩件名称

材料

阀体

WCB,304,316,316SS,CF8M

蝶板

WCB,304,316、316SS,CF8M

阀杆

316、2Crl3、1Crl8Ni9Ti

密封圈

31 6、氟塑料

填料

柔性石墨、氟塑料

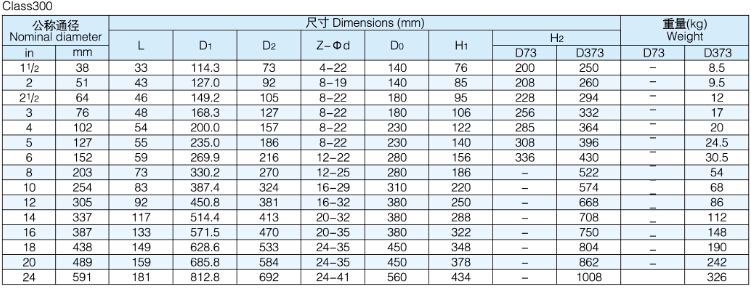

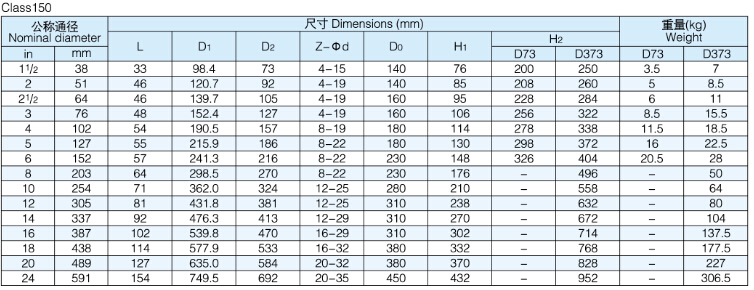

【主要连接尺寸】:

,
