【产品名称：高温排污球阀】 【产品型号：QP41M-16C】 【产品介绍】： QP41M高温排污球阀一体式结构，采用PPL密封材料为阀座，适用介质：水、蒸汽、导热油等酸类，使用温度小于或等于300℃。 【工作原理】： QP41M高温排污球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动90°角度实现启闭动作。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。主要用于截断或接通管道和设备介质，也可用于流体的调节与控制。 【产品特点】： 1、PPL密封圈材料具有耐高温、耐腐蚀之性能。 2、安装简便，能以任意方向安装于管道中的任意部位。 3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。 【性能参数】： 型号
| 公称压力
(MPa) | 强度试验压力
(MPa) | 密封试验压
(MPa) | 适用温度
(℃) | 适用介质 | | Q41M/F-16C | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 导热油、水、蒸汽、气体、油品等 | | Q41M/F-16C | 2.5 | 3.8 | 2.8 | -28～+350 (PPL) |
【主要零部件材料】: | 序号 | 零部件名称 | 材料 | | 1 | 阀体 | 球墨铸铁、碳素钢、铸不锈钢 | | 2 | 密封圈 | (M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃ | | 3 | 球 | 不锈钢 | | 4 | 填料 | 聚四氟乙烯 | | 5 | 填料压盖 | QT450－10球墨铸铁 | | 6 | 阀杆 | 碳素钢、铬不锈钢 | | 7 | 手柄 | 碳钢 |

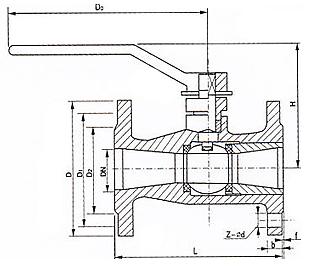

【主要尺寸】:
| 型号 | 规格 | 尺寸 | | L | D | D 1 | D 2 | z-φd | H | b | | Q41M/PPL-16 | 15 | 130 | 95 | 65 | 45 | 4-14 | 85 | 14 | | 20 | 150 | 105 | 75 | 55 | 4-14 | 95 | 16 | | 25 | 160 | 115 | 85 | 65 | 4-14 | 103 | 16 | | 32 | 180 | 135 | 100 | 78 | 4-18 | 105 | 18 | | 40 | 200 | 145 | 110 | 85 | 4-18 | 120 | 18 | | 50 | 230 | 160 | 125 | 100 | 4-18 | 195 | 20 | | 65 | 290 | 180 | 145 | 120 | 4-18 | 195 | 20 | | 80 | 310 | 195 | 160 | 135 | 8-18 | 215 | 22 | | 100 | 350 | 215 | 180 | 155 | 8-18 | 253 | 24 |
|
