【产品名称：蜗轮传动固定式球阀】 【产品型号：Q347F-16C】 【产品介绍】：
Q347F蜗轮传动固定式球阀采用手动蜗轮驱动，球阀上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。 【工作原理】：
Q347F蜗轮传动固定式球阀是在原有的球阀阀杆上接止齿轮箱，只需用旋转很小的转动力矩就能实现开关。蜗轮传动旋转90°即可全关全开，启闭迅速。一般顺时针转动为打开，逆时针转动为关闭。 【产品特点】：
1、阀座带有磨损自动补偿装置，更可靠的确保球阀的密封性能。
2、密封圈采用PPL材料制成，具有耐高温、耐磨损、使用寿命长的特点。
3、限位块上设有锁孔可锁定开关位置避免误操作，顶部有明显地开和关标识。
4、密封副形式多样，根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计。
5、根据需要可设置注脂辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封。
6、可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
7、阀杆采用整体锻造并调制处理，硬度达到HB220～250，阀杆采用防吹出结构设计，根据需要可加长阀杆用于埋地场所。 【主要性能规范】：
型 号 | 试验压力ps(MPa) | 工作温度(℃) | 适用介质 | | 壳 体 | 密封(液) | 密封(气) | | Q347F-10 | 1.5PN | 1.1PN | 0.6 MPa | -29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯) | 水、蒸汽、油品等 | | Q347F-16 | | 硝酸等腐蚀性介质 | | 强氧化性介质 | | Q347F-25 | | Q347F-64 | 醋酸等腐蚀性介质 | | Q347F-160 | | 尿素等腐蚀性介质 | |
【主要零件材料】：
阀 体 | 球体、阀杆 | 阀 座 | WCB | 2Cr13 | 加玻纤增强聚四氟乙烯、对位聚苯 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | CF8 | 0Cr19Ni9-(304) | CF3 | 00Cr19Ni11-(304L) | ZG1Cr18Ni-12Mo2Ti | 1Cr18Ni12-Mo2Ti | CF8M | 0Cr17Ni12-Mo2(316) | CF3M | 00Cr17Ni14-Mo2(316l) |

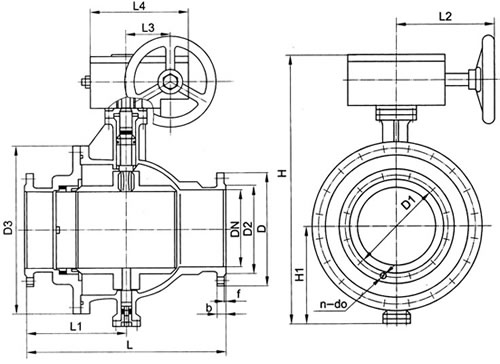

【主要外型尺寸】：
1.6MPa主要外型尺寸： PN1.6(MPa) | 通径(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 | 125 | 356 | 125 | 245 | 210 | 185 | 22 | 8-18 | - | - | 150 | 394 | 150 | 280 | 240 | 210 | 24 | 8-23 | 305 | 113 | 200 | 457 | 200 | 335 | 295 | 265 | 26 | 12-23 | 398 | 180 | 250 | 533 | 250 | 405 | 355 | 320 | 30 | 12-25 | 495 | 240 | 300 | 610 | 300 | 460 | 410 | 375 | 30 | 12-25 | 580 | 390 | 350 | 686 | 350 | 520 | 470 | 435 | 34 | 16-25 | 625 | 510 | 400 | 762 | 400 | 580 | 525 | 485 | 36 | 16-30 | 720 | 750 | 450 | 864 | 450 | 640 | 585 | 545 | 40 | 20-30 | 770 | 950 | 500 | 914 | 500 | 705 | 650 | 608 | 44 | 20-34 | 840 | 1190 |
2.5MPa主要外型尺寸： PN2.5(MPa) | 通径(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 | 100 | 305 | 100 | 230 | 190 | 160 | 24 | 8-23 | - | - | 125 | 381 | 125 | 270 | 220 | 188 | 28 | 8-25 | - | - | 150 | 403 | 150 | 300 | 250 | 218 | 30 | 8-25 | 305 | 117 | 200 | 502 | 200 | 360 | 310 | 278 | 34 | 12-25 | 398 | 185 | 250 | 568 | 250 | 425 | 370 | 332 | 36 | 12-30 | 495 | 245 | 300 | 648 | 300 | 485 | 430 | 390 | 40 | 16-30 | 580 | 395 | 350 | 762 | 350 | 550 | 490 | 448 | 44 | 16-34 | 625 | 516 | 400 | 838 | 400 | 610 | 550 | 505 | 48 | 16-34 | 720 | 756 | 450 | 914 | 450 | 660 | 600 | 555 | 50 | 20-34 | 770 | 958 | 500 | 991 | 500 | 730 | 660 | 610 | 52 | 20-41 | 840 | 1200 |
6.4MPa主要外型尺寸： PN6.4(MPa) | 通径(DN) | L | d1 | D | D1 | D2 | D6 | b | Z-d | H | 重量 | 50 | 292 | 50 | 175 | 135 | 105 | 88 | 26 | 4-23 | - | - | 65 | 330 | 65 | 200 | 160 | 130 | 110 | 28 | 8-23 | - | - | 80 | 356 | 80 | 210 | 170 | 140 | 121 | 30 | 8-23 | - | - | 100 | 432 | 100 | 250 | 200 | 168 | 150 | 32 | 8-25 | - | - | 125 | 508 | 125 | 295 | 240 | 202 | 176 | 36 | 8-30 | - | 130 | 150 | 559 | 150 | 340 | 280 | 240 | 204 | 38 | 8-34 | 365 | 150 | 200 | 660 | 200 | 405 | 345 | 300 | 260 | 44 | 12-34 | 398 | 280 | 250 | 787 | 250 | 470 | 400 | 352 | 313 | 48 | 12-41 | 445 | 480 | 300 | 838 | 300 | 530 | 460 | 412 | 364 | 54 | 16-41 | 515 | 640 | 350 | 889 | 350 | 595 | 525 | 475 | 422 | 60 | 16-41 | 550 | 870 | 400 | 991 | 400 | 670 | 585 | 525 | 474 | 66 | 16-48 | 615 | 1100 |
10.0MPa主要外型尺寸 PN10.0(MPa) | 通径(DN) | L | d1 | D | D1 | D2 | D6 | b | Z-d | H | 重量 | 50 | 368 | 50 | 215 | 165 | 132 | 88 | 36 | 8-25 | - | - | 65 | 419 | 65 | 245 | 190 | 152 | 110 | 44 | 8-30 | - | - | 80 | 381 | 80 | 260 | 205 | 168 | 121 | 46 | 8-30 | - | - | 100 | 457 | 100 | 300 | 240 | 200 | 150 | 48 | 8-34 | 290 | 160 | 125 | - | 125 | 355 | 285 | 238 | 176 | 60 | 8-41 | 340 | 190 | 150 | 610 | 150 | 390 | 318 | 270 | 204 | 66 | 12-41 | 385 | 220 | 200 | 737 | 200 | 480 | 400 | 345 | 260 | 78 | 12-48 | 430 | 450 | 250 | 838 | 250 | 580 | 485 | 425 | 313 | 88 | 12-54 | 475 | 760 | 300 | 965 | 300 | 665 | 570 | 510 | 364 | 100 | 16-54 | 530 | 1050 |
, |
