天然气电磁阀(ZCM)
  产品名称: 天然气电磁阀(ZCM)
  产品型号: ZCM


  咨询电话:021-51602595 黄经理
 相关产品
 天然气电磁阀(ZCM)
 天然气紧急切断阀(ZCRB)


【产品名称:天然气电磁阀】
【产品型号:ZCM】
【产品介绍】:
ZCM天然气电磁阀具有结构简单、流量大,寿命长,安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换,进行温度自动控制的执行结构。
【工作原理】:
ZCM天然气电磁阀根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀,常闭电磁阀,常闭型电磁线圈通电后,电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上,打开阀口,被控介质便可流通了。常开型电磁阀断电时,电磁吸力等于零,在弹簧的作用下把动铁芯、阀杆向上提起,阀门打开,介质流通。当通电时由于吸力作用动铁芯下移,推动阀杆,阀门关闭,介质断止。
【产品特点】:
1、特殊场合下规格可配防水、防爆线圈。
2、采用高性能密封件,无泄漏。配管方式最好是水平安装,线圈向上。
3、为一次性和二次开阀相联系的开阀结构、低压力,无压力开启关闭,流量大。
4、对煤气、天然气燃烧介质在管路中的自动控制。也可以对低压的其它流体进行控制。

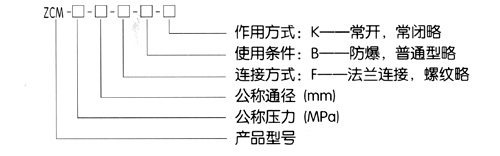

【型号说明】:


【主要技术参数】:

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

工作介质

煤气、天然气等

介质温度(

≤60

公称压力(MPa)

1.0

工作压差(MPa)

0~0.02

0~0.04

电源电压

AC220V其它规格可作特殊订货

使用寿命

按JB/T7352-94规定

额定流量系数(KV)

泄漏量(ml/min)

按JB/T7352-94·F规定

功耗(VA)

70

90

150

870

1100

3000

防爆标志

dIIBT4

防爆证编号

CE991010

出线口接头

内螺纹M20×1.5

环境温度

-40~+60

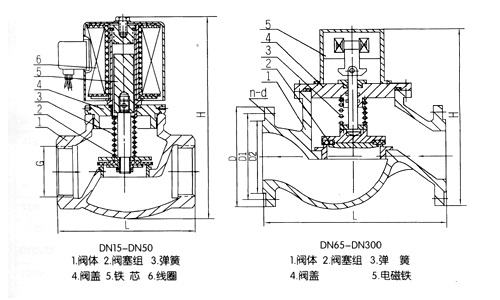

【外形尺寸】:


公称通径
DN

外形尺寸

内螺纹

外形尺寸

法兰连接

H

L

G

H

L

D

D1

D2

b

f

N-d

15

148

92

1/2









20

148

92

3/4









25

148

110

1

210

160

115

85

65

16

3

4-Φ14

32

182

120

11/4

221

180

140

100

76

18

3

4-Φ18

40

182

140

11/2

230

200

150

110

84

18

3

4-Φ18

50

192

162

2

252

230

165

125

99

20

3

4-Φ18

65




324

250

185

145

118

20

3

4-Φ18

80




335

270

200

160

132

20

3

8-Φ18

100




475

320

220

180

156

22

3

8-Φ18

125




516

360

250

210

184

22

3

8-Φ18

150




540

400

285

240

211

24

3

8-Φ22

200




540

600

340

295

266

24

3

8-Φ22

250




610

750

395

350

319

26

3

12-Φ22

300




640

850

445

400

370

26

4

12-Φ22

【安装须知】:
1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

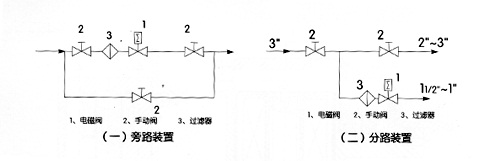

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。
4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。
9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表,以便观察管道压力。


【使用保养】:
1、建议使用单位派专人负责使用保养。
2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔吸合面的污物,注意不要损坏密封面。
4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。
6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,现和阀座研磨。
7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。
【订货须知】:
1、订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。
2、电磁阀正常工作时的电压为220(+22/-15)V,如超过此范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货。

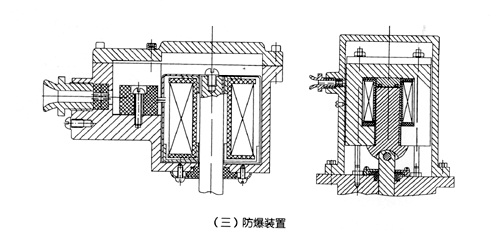

3、阀门的开通时间达12小时以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀。(防爆型结构如下图三)
