自密封升降式止回阀(H61Y-2500LB)
  产品名称: 自密封升降式止回阀(H61Y-2500LB)
  产品型号: H61Y-2500LB


  咨询电话:021-51602595 黄经理
 相关产品
 自密封旋启式止回阀(H64Y-2500LB)
 锻钢法兰升降式止回阀(H41Y-1500LB)
 锻钢旋启式止回阀(H64Y-1500LB)
 自密封升降式止回阀(H61Y-2500LB)


【产品名称:自密封升降式止回阀】
【产品型号:H61Y-2500LB】
【产品介绍】:
H61Y自密封升降式止回阀阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。高温耐压部件采用耐热合金钢制造,安全可靠,性能稳定,使用寿命长。广泛使用于各种化工、冶金、钢铁等行业的高压管路上。
【工作原理】:
H61Y自密封升降式止回阀当介质由阀体箭头所示流向进入阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流。
【产品特点】:
1、压力密封设计和石墨垫片环以确保高气密。
2、阀瓣围绕阀座外的销轴旋转,减少关闭时发生的猛烈冲击。
3、阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。
4、导向筋上堆焊硬质合金阀体上腔导向套采用不锈钢材料制成保证阀瓣动作灵活。
5、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用。
【标准材质明细表】:

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105N

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105N

A182 F22

A182 F304(L)

A182 F316(L)

2

升降式 阀瓣

A276 420

A276 304

A276 304(L)

A276 316(L)

3

密封座

A105

F22

A182 F304(L)

F316(L)

4

密封环

A182 F304

08F

A276 304L

A276 316L

5

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

适用介质

水、蒸汽、油品等

水、蒸气、油品等

硝酸、醋酸等

适用温度

-29°C~425°C

-29°C~550°C

-29°C~200°C

※注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

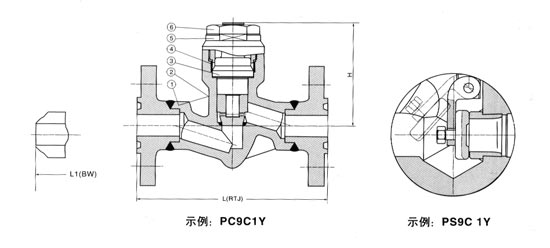

【产品尺寸和重量】:

NPS

1/2

3/4

1

11/4

11/2

2

(PRJ)

900Lb-1500Lb

216

229

254

279

305

368

2500Lb

264

273

308

349

384

451

H

900Lb-1500Lb

117

117

117

152

152

195

2500Lb

117

117

117

152

152

195

重量

900Lb-1500Lb

10.5

11.9

13.9

19.9

26.9

32.5

2500Lb

12.6

14.9

16.5

24.8

30.0

35.0
