【产品名称：气动法兰软密封蝶阀】 【产品型号：D641X-16Q】 【产品介绍】：
D641X气动法兰软密封蝶阀为中线型蝶阀及气动执行器组成，以AT/GT系列气动执行器，可实现自动化或远程控制，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。 【工作原理】：
D641X气动法兰软密封蝶阀是一种（阀板）绕垂直于通道的固定轴旋转的阀门，其由活塞式双作用或单作用（弹簧复位式）气动执行器和蝶形阀组成，属旋转高性能型调节或切断阀类，配用电气阀门定位器或电磁阀、空气过滤减压器、限位开关（阀位回讯器），可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质。 【产品特点】：
1、启闭试验次数多达数万次，寿命长。
2、达到完全密封，气体试验泄漏为零。
3、结构简单，紧凑，90°回转启闭迅速。
4、选择不同零部件材质，可适用多种介质。
5、执行机采用全密封防水设计防护等级高。
6、小型轻便，容易拆装及维修，并可在任意位置安装。
7、流量特性趋于直线，具有较好的调节控制流量等参数。
8、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。
9、启闭迅速，能快速的完成启闭动作，流阻小、流量系数大，密封性能好。调节范围大。 【可选择附件】： ☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。 ☆调节型附件：电气定位器、气动定位器、电气转换器。 ☆气源处理附件：空气过滤减压阀、气源处理三联件。 ☆手动机构：HVSD手操机构 【产品其他参数】：
主要技术参数 公称通径 | DN（mm） | 50～1200 | 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 密封试验 | 0.66 | 1.1 | 1.76 | 气密封试验 | 0.6 | 0.6 | 0.6 | 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 |
主要零件的材质 零件名称 | 材料 | 阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 | 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 | 密封圈 | 各种橡胶、聚四氟 | 阀杆 | 2Cr13、不锈钢 | 填料 | O型圈、柔性石墨O |
密封材料选用和适用温度 材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 | 英语简称 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA | 型号代号 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N | 耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ | 耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ | 适用工作温度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |

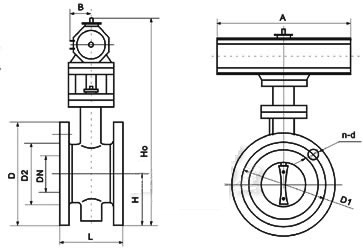

外形尺寸
 主要外形连接尺寸单位：mm DN | 主要外形连接尺寸 | 法兰尺寸和螺栓孔尺寸 | L | H | H1 | A | B | 0.6MPa | 1.0MPa | 1.6MPa | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | 50 | 108 | 82.5 | 338 | 180 | 65 | 140 | 110 | 88 | 4-14 | 185 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 | 65 | 112 | 92.5 | 358 | 180 | 65 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 | 80 | 114 | 100 | 413 | 245 | 72 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 | 100 | 127 | 110 | 428 | 240 | 72 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 | 125 | 140 | 125 | 444 | 240 | 72 | 240 | 20 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 | 150 | 140 | 142.5 | 553 | 350 | 93 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 | 200 | 152 | 170 | 678 | 350 | 93 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 | 250 | 165 | 192.5 | 742 | 550 | 350 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 405 | 355 | 319 | 12-26 | 300 | 178 | 222.5 | 803 | 600 | 350 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 460 | 410 | 370 | 12-26 | 350 | 190 | 252.5 | 866 | 600 | 350 | 490 | 445 | 413 | 12-22 | 505 | 460 | 429 | 16-22 | 520 | 470 | 429 | 16-26 | 400 | 216 | 282.5 | 940 | 600 | 350 | 540 | 495 | 463 | 16-22 | 565 | 515 | 480 | 16-26 | 580 | 525 | 480 | 16-30 | 450 | 222 | 307.5 | 995 | 750 | 380 | 595 | 550 | 518 | 16-22 | 615 | 565 | 530 | 20-26 | 640 | 585 | 548 | 20-30 | 500 | 229 | 335 | 1058 | 750 | 380 | 645 | 600 | 568 | 20-22 | 670 | 620 | 582 | 20-26 | 715 | 650 | 609 | 20-33 | 600 | 267 | 390 | 1163 | 750 | 380 | 755 | 705 | 667 | 20-26 | 780 | 725 | 682 | 20-30 | 840 | 770 | 720 | 20-36 | 700 | 292 | 447.5 | 1283 | 750 | 380 | 860 | 810 | 772 | 24-26 | 895 | 840 | 794 | 24-30 | 910 | 840 | 794 | 24-36 | 800 | 318 | 507.5 | 1398 | 750 | 380 | 975 | 920 | 878 | 24-30 | 1015 | 950 | 901 | 24-33 | 1025 | 950 | 901 | 24-39 | 900 | 330 | 557.5 | 1498 | 1250 | 380 | 1075 | 1020 | 978 | 24-30 | 1115 | 1050 | 1001 | 28-33 | 1125 | 1050 | 1001 | 28-39 | 1000 | 410 | 615 | 1608 | 1500 | 580 | 1175 | 1120 | 1078 | 28-30 | 1230 | 1160 | 1112 | 28-36 | 1255 | 1170 | 1112 | 28-42 | 1200 | 470 | 727.5 | 1876 | 1500 | 580 | 1405 | 1340 | 1295 | 32-33 | 1455 | 1380 | 1328 | 32-39 | 1485 | 1390 | 1328 | 32-48 |
, |
