200X水力减压阀
  产品名称: 200X水力减压阀
  产品型号: 200X


  咨询电话:021-51602595 黄经理
 相关产品
 200X水力减压阀


【产品名称:水力减压阀】

【产品型号:200X】

    上海杰一阀门200X水力减压阀阀体由铸铁、铸钢或不锈钢精密铸造,阀体可喷涂环氧树脂或高温烤漆。内部膜片采用强化丁晴橡胶,使用寿命长,无毒等特点。内部阀杆采用不锈钢材质,压缩弹簧使用硅锰钢。

【产品介绍】:
    上海杰一阀门200X水力减压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。

【工作原理】:
    200X水力减压阀从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。调节导阀弹簧即可设定出口压力。

【产品特点】:
1、利用导阀自力控制,不需要其它装置和能源,保养简便。
3、阀体采用全通道流线型直流式设计,液体阻力小,流量大。
2、压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。
3、本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

【主要参数】:

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度()

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6

【主要零件】:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

导阀

铜合金

微型过滤器

不锈钢

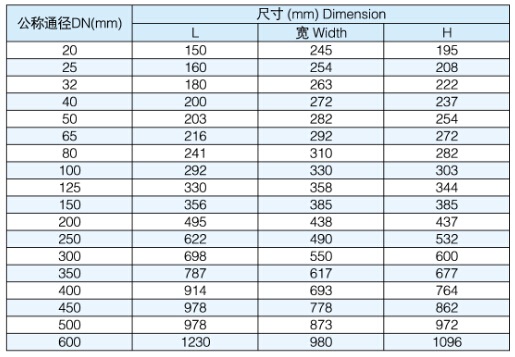

【主要尺寸】:

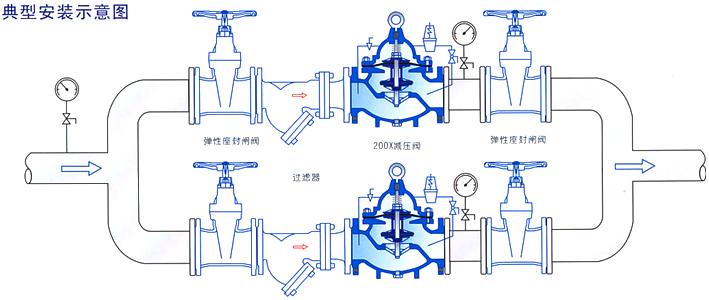

【安装建议图】:
