700X水泵控制阀
  产品名称: 700X水泵控制阀
  产品型号: 700X


  咨询电话:021-51602595 黄经理
 相关产品
 700X水泵控制阀


【产品名称:水泵控制阀】

【产品型号:700X】

    上海杰一阀门700X水泵控制阀阀体由铸铁、铸钢或不锈钢精密铸造,阀体可喷涂环氧树脂或高温烤漆。内部膜片采用强化丁晴橡胶,使用寿命长,无毒等特点。内部阀杆采用不锈钢材质,压缩弹簧使用硅锰钢。

【产品介绍】:
    上海杰一阀门700X水泵控制阀水泵需停止工作时,先由进口压使主阀关闭90%后,水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。本产品利用电磁导阀控制,不需要其它装置和能源。节约能源,保养简便,停泵平稳。

【工作原理】:
    700X水泵控制阀当水泵工作阀门向下游供水时,电磁导阀全开,针阀调至适当开度,上游水经针阀、单向阀进入主阀控制室,经电磁导阀流出,此时主阀控制室的压力保持主阀处于合适的开度,保持下游正常供水。当水泵停止工作时,电磁导阀先关闭,主阀控制室停止排水,控制室压力升高,主阀开始关闭。当关闭至90%时,主阀上部行程开关输出停泵信号,水泵停止运转。此时下游回水经单向阀进入主阀控制室,控制室压力升高,主阀被关闭。

【产品特点】:
1、防止水锤现象发生
2、节约能源,保养简便,停泵平稳。
3、利用电磁导阀控制,不需要其它装置和能源。

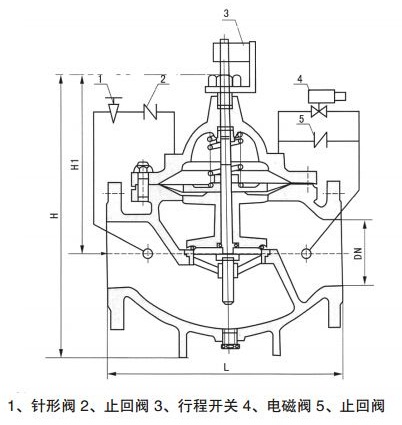

【产品尺寸】:

DN

80

65

80

100

125

150

200

250

300

350

400

450

L

203

216

241

292

330

356

495

622

698

787

914

978

H1

160

180

200

270

310

320

370

430

480

525

580

635

H

395

405

430

510

560

585

675

730

760

840

910

910

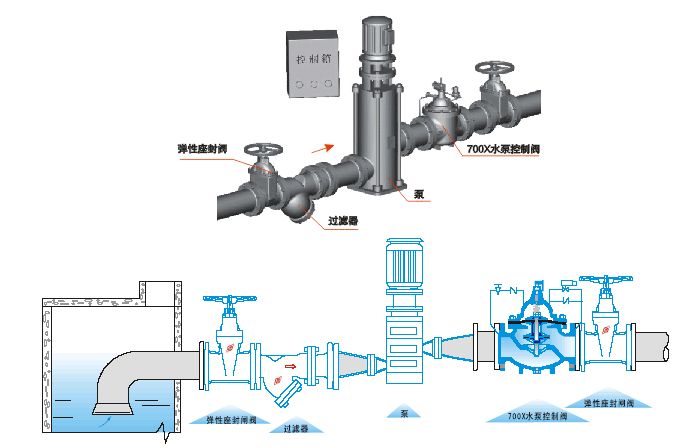

【安装示意图】:
