400X流量控制阀
  产品名称: 400X流量控制阀
  产品型号: 400X


  咨询电话:021-51602595 黄经理
 相关产品
 400X流量控制阀


【产品名称:流量控制阀】

【产品型号:400X】

    上海杰一阀门400X流量控制阀阀体由铸铁、铸钢或不锈钢精密铸造,阀体可喷涂环氧树脂或高温烤漆。内部膜片采用强化丁晴橡胶,使用寿命长,无毒等特点。内部阀杆采用不锈钢材质,压缩弹簧使用硅锰钢。

【产品介绍】:
    上海杰一阀门400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。本产品利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定,产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

【工作原理】:
    400X流量控制阀当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。

【产品特点】:
1、维护、调试、检查方便、密封可靠,使用寿命长。
2、阀体采用全通道流线型直流式设计,液体阻力小,流量大。
3、利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。

【主要技术参数】:

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度()

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6

【主要零件材料】:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

流量调节阀能

不锈钢

微型过滤器

不锈钢

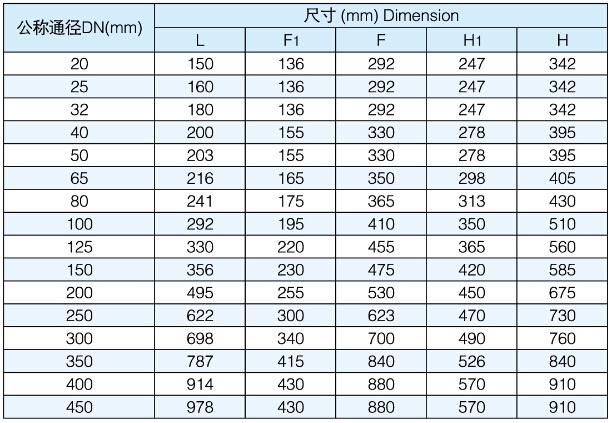

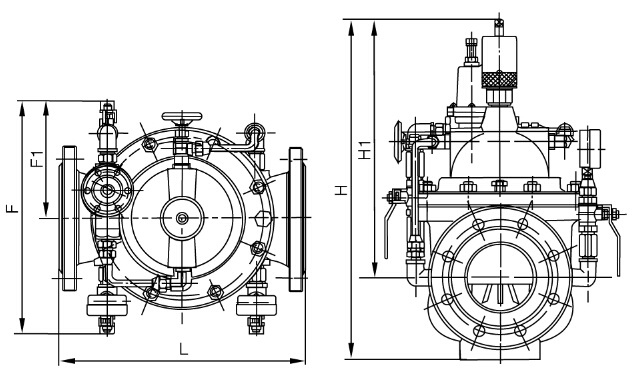

【连接尺寸】:(PN 1.0-2.5MPa)

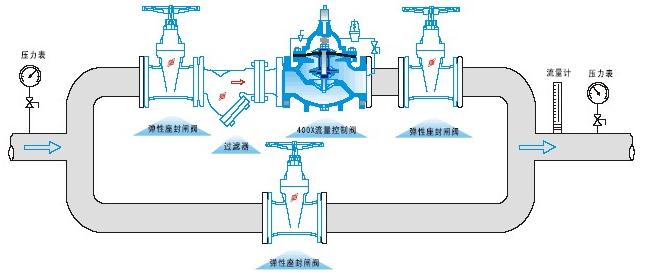

【安装示意图】:
