法兰柱塞阀(U41SM-16C)
  产品名称: 法兰柱塞阀(U41SM-16C)
  产品型号: U41SM-16C


  咨询电话:021-51602595 黄经理
 相关产品
 直流式柱塞阀(U45SM-16C)
 平衡式柱塞阀(U46SM-16C)
 美标柱塞阀(UJ41SM-150LB)
 法兰柱塞阀(U41SM-16C)


【产品名称:法兰柱塞阀】
【产品型号:U41SM-16C】
【产品介绍】:
U41SM法兰柱塞阀按标准可按美标、日标、国标等标准进行。柱塞表面经过外圆磨床加工而成,密封环采用弹性强、耐磨性高的密封材料。
【工作原理】:
U41SM法兰柱塞阀当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而提高了阀门的密封性。
【产品特点】:
1、开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损。
2、密封环采用弹性强、耐磨性高的密封材料,所以密封可靠,经久耐用。
3、在阀门中柱塞与密封环间采用过盈配合,从而提高了阀门的密封性,杜绝了内外泄漏。
4、关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。

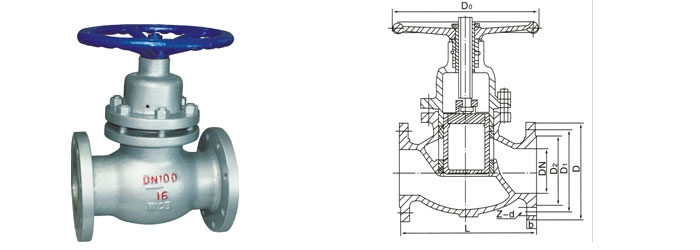

【产品尺寸】:


通径DN

尺寸

L

D

D1

D2

b

Z-Φ d

H

H1

D0

U41S-16C

15

130

95

65

45

14

4-14

116

144

80

20

150

105

75

55

16

4-14

142

176

100

25

160

115

85

65

16

4-14

163

205

100

32

180

135

100

78

18

4-18

182

227

100

40

200

145

110

85

18

4-18

210

260

160

50

230

160

105

100

20

4-18

230

286

180

65

290

180

145

100

20

4-18

250

310

200

80

310

195

160

135

22

8-18

269

340

240

100

350

215

180

155

24

8-18

278

356

280

105

400

240

210

185

26

8-18

332

440

320

150

480

280

240

210

28

8-23

434

562

360

200

600

335

295

265

30

10-23

498

660

460

250

650/700

405

355

320

38

10-23

540

660

500

300

750

460

410

360

38

10-23

650

680

550

U41S-25C

15

130

95

65

45

16

4-14

116

144

80

20

150

105

75

55

16

4-14

142

176

100

25

160

115

85

65

16

4-14

163

205

100

32

180

135

100

78

18

4-18

182

227

100

40

200

145

110

85

18

4-18

210

260

160

50

230

160

105

100

20

4-18

230

286

180

65

290

180

145

100

22

8-18

250

310

200

80

310

195

160

135

22

8-18

269

340

240

100

350

230

190

160

24

8-23

278

356

280

105

400

270

220

188

28

8-25

332

440

320

150

480

300

250

218

30

8-25

434

562

360

200

600

360

310

282

34

10-26

498

660

460

250

650/700

425

370

332

36

10-30

540

660

500

300

750

485

430

390

40

16-30

650

680

550

U41S-40C

15

130

95

65

45

16

4-14

116

144

80

20

150

105

75

55

16

4-14

142

176

100

25

160

115

85

65

16

4-14

163

205

100

32

180

135

100

78

18

4-18

182

227

100

40

200

145

110

85

18

4-18

210

260

160

50

230

160

105

100

20

4-18

230

286

180

65

290

180

145

100

22

8-18

250

310

200

80

310

195

160

135

22

8-18

269

340

240

100

350

230

190

160

24

8-23

278

356

280

105

400

270

220

188

28

8-25

332

440

320

150

480

300

250

218

30

8-25

434

562

360

200

600

375

320

282

38

10-30

498

660

460

250

650/700

445

385

345

42

10-30

540

660

500

300

750

510

450

408

46

16-34

650

680
