三通全铜法兰旋塞阀(X44W-10T)
  产品名称: 三通全铜法兰旋塞阀(X44W-10T)
  产品型号: X44W-10T


  咨询电话:021-51602595 黄经理
 相关产品
 二通内螺纹铜旋塞阀(X13W-10T)
 二通全铜法兰旋塞阀(X43W-10T)
 三通全铜法兰旋塞阀(X44W-10T)
 三通内螺纹铜旋塞阀(X14W-10T)


【产品名称:三通全铜法兰旋塞阀】
【产品型号:X44W-10T】
【产品介绍】:
X44W三通全铜法兰旋塞阀壳体采用黄铜铸造,用于三通切换的水、蒸汽、油品等温度小于100℃的介质。阀芯有L型和T型,可以满足不同的生产工艺要求。可以根据需要,任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除,T型阀实现把三条连通管道进行合流与分流。
【工作原理】:
X44W三通全铜法兰旋塞阀是柱塞形的旋转阀,启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
【产品特点】:
1、不受安装方向的限制,介质的流向可任意。
2、适用于经常操作,启闭迅速、轻便、流体阻力小。
3、结构简单,相对体积小,重量轻,便于维修、密封性能好。
4、阀体、阀芯材料可根据使用情况随意更换,结构简单,密封性能好,使用广泛。
【主要性能规范】:

型号

公称压力
PN
MPa

试验压力PSMPa

适用介质

工作温度(

壳体

密封

X44W-1.0T

1.0

1.5

1.1

水、蒸气、油品

≤100



【零部件材料】:

零件名称

阀体

塞子

填料压盖

填料

X44W-1.0T

铸铜

铸铜

铸铜

油浸石棉盘根
柔性石墨

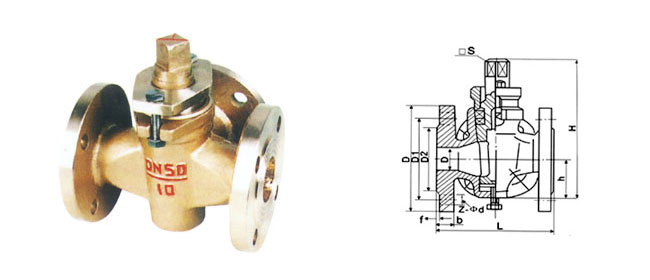

【产品尺寸】:

公称压力
PN
MPa

公称通径
DN
mm

尺寸(mm

L

D

D1

D2

z-φd

□s

h

H

1.0

25

145

115

85

56

4φ14

17

38

133

32

170

135

100

78

4φ18

18

45

152

40

180

145

110

85

4φ18

24

55

212

50

200

160

125

100

4φ18

28

74

260

65

220

180

145

120

4φ18

32

82

295

80

250

195

160

135

4φ18

40

95

327

100

300

215

180

155

8φ23

45

135

425

125

350

245

210

185

8φ23

54

154

482

150

400

280

240

210

8φ23

62

172

512

200

450

335

295

265

8φ23

75

195

605

250

530

390

350

320

8φ23

85

230

660

300

580

440

400

368

8φ23

100

263

760
