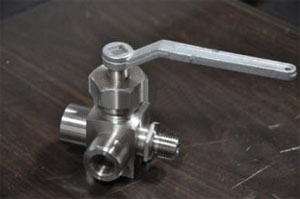

压力表旋塞阀(X14W-、X13W)
  产品名称: 压力表旋塞阀(X14W-、X13W)
  产品型号: X14W-、X13W


  咨询电话:021-51602595 黄经理
 相关产品
 压力表旋塞阀(X14W-、X13W)


【产品名称:压力表旋塞阀】
【产品型号:X14W、X13W】
【产品介绍】:
X14W、X13W压力表旋塞阀X14W为三通压力表旋塞阀型号、X13W为二通压力表旋塞阀型号,材质可选碳钢或不锈钢,与压力表配套使用,标准接口:M20*1.5。
【工作原理】:
X14W、X13W压力表旋塞阀是柱塞形的旋转阀,启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,起到切断和接通介质以及分流介质的作用,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。
【产品特点】:
1、不受安装方向的限制,介质的流向可任意。
2、适用于经常操作,启闭迅速、轻便、流体阻力小。
3、结构简单,相对体积小,重量轻,便于维修、密封性能好。
4、阀体、阀芯材料可根据使用情况随意更换,结构简单,密封性能好,使用广泛。
【主要性能规范】:

型号

公称压力PN(MPa)

试验压力PS(MPa)

工作温度()

适用介质

壳体(水)

密封(水)

X14H-10.0C
X13H-10.0C

1.6~10.0

2.0~15.0

1.6~11.0

≤150

水、蒸汽、油品等

X14H-10.0T
X13H-10.0T

1.6~10.0

2.0~15.0

1.6~11.0

X14H-10.0P
X13H-10.0P

1.6~10.0

2.0~15.0

1.6~11.0

硝酸类

【零部件材料】:

零件名称

阀体

塞子

填料压盖

填料

X14H-10.0C
X13H-10.0C

铸钢

铸钢

铸钢

石墨

X14H-10.0T
X13H-10.0T

铸铜

铸铜

铸铜

X14H-10.0P
X13H-10.0P

不锈钢

不锈钢

不锈钢

【产品尺寸】:

型号

尺寸(mm

D

L

G

d

h

H

H1

X14H-10.0C
X13H-10.0C

G1/2

91

20×1.5

6.5

25

85

123

X14H-10.0T
X13H-10.0T

X14H-10.0P
X13H-10.0P
