不锈钢电磁阀(法兰、螺纹)
  产品名称: 不锈钢电磁阀(法兰、螺纹)
  产品型号: ZBSF


  咨询电话:021-51602595 黄经理
 相关产品
 不锈钢电磁阀(法兰、螺纹)


【产品名称:不锈钢电磁阀】

【产品型号:ZBSF】

【产品介绍】:
 ZBSF不锈钢电磁阀种类结构有:直动式、分步式、先导式、活塞式、膜片式等。主要用于腐蚀性液体、超净液体和食用液体介质等液体介质的控制。

【工作原理】:
    ZBSF不锈钢电磁阀的电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

☆常闭型:电磁阀正常在关闭状态下。当线圈通电,产生电磁力将活动铁芯吸上,阀口开启,呈通路状态。当线圈断电,磁场消失,活动铁芯复位,呈关闭状态。

☆常开型:电磁阀正常在开启状态下。当线圈通电时,产生磁力,衔铁在磁力作用下下移,阀门关闭。当线圈断电后,磁力为零,由于弹簧作用上升,主阀打开,阀门开启。

【产品特点】:
1、液体、气体、油品可混合使用,更加提高电磁阀的使用范围。
2、不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性。
3、采用不锈钢,适用于食用流体、净流体及腐蚀性介质。
4、特殊场合可持续长时间通电,采用耐高温材料,介质流体温度可达220℃。
5、零压力亦能打开主阀,低压差流量大,适用范围广阀盖采用螺纹连接,拆装,维修方便。



【技术参数】:

工作介质

腐蚀性气体、超净流体、食用流体
ZBSF-1
:气体用    ZBSF-1Y:液体用
ZBSF-2
:气体用    ZBSF-2Y:液体用

介质温度

ZBSF-11Y):≤60
ZBSF-2
2Y):≤200

公称压力(MPa

1.6

工作压差(MPa

0-1.6

电源电压

AC220V DC24V 其余规格可作特殊订货

使用寿命

JB/T7352-94规定

泄漏量(ml/min)

JB/T7352-94·F规定

公称通径(mm)

15

20

25

32

40

50

额定流量系数(KV

3.8

7.4

10.3

18.8

25.7

41

功耗(VA)

40

50

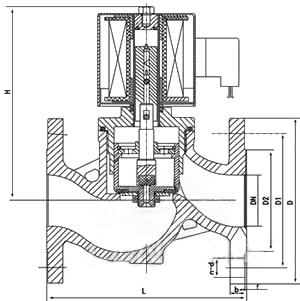

【主要安装尺寸】:


公称通径 DN

L

H

D

D1

D2

b

f

n-d

15

115

148

95

65

46

14

2

4-φ14

20

115

148

105

75

56

16

2

4-φ14

25

125

148

115

85

65

16

3

4-φ14

32

150

182

140

100

76

18

3

4-φ18

40

160

182

150

110

84

18

3

4-φ18

50

190

192

160

125

99

20

3

4-φ18

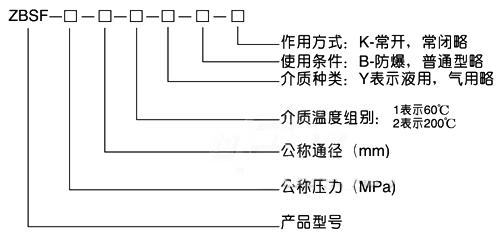

【型号说明】:
