   首页 - 产品展厅 - 产品介绍
黄铜电磁阀(2W500-50)
  产品名称: 黄铜电磁阀(2W500-50)
  产品型号: 2W


  咨询电话:021-51602595 黄经理
 相关产品
 黄铜电磁阀(2W500-50)


【产品名称:黄铜电磁阀】

【产品型号:2W】

【产品介绍】:
2W黄铜电磁阀阀体采用锻压成型,内件不锈钢,用于管路中对水、油品、气体等介质通断的自动控制。

【工作原理】:
2W黄铜电磁阀的电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

☆常闭型:电磁阀正常在关闭状态下。当线圈通电,产生电磁力将活动铁芯吸上,阀口开启,呈通路状态。当线圈断电,磁场消失,活动铁芯复位,呈关闭状态。

☆常开型:电磁阀正常在开启状态下。当线圈通电时,产生磁力,衔铁在磁力作用下下移,阀门关闭。当线圈断电后,磁力为零,由于弹簧作用上升,主阀打开,阀门开启。

【产品特点】:
1、选用塑封线圈可提高该产品在众多环境下的安全使用。
2、采用直动式膜片结构无压力启动,扩充了其使用领域。
3、采用平板式膜片结构启闭可靠,并增强了该产品的使用寿命。

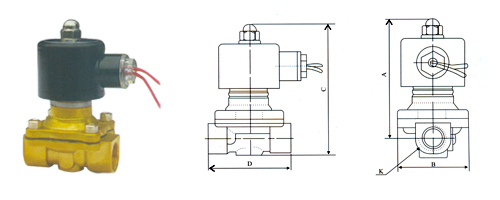

【产品规格】:


型号

通径(mm

A

B

C

D

K(G)

阀体材质

2W025-06

2.5

66

30

75

40

1/8"

锻造铜

2W025-08

2.5

66

30

75

40

1/4"

2W040-08

4

66

30

75

40

1/4"

2W040-10

4

74

32

85

52

3/8"

2W160-10

16

101

57

117

69

3/8"

2W160-15

16

101

57

117

69

1/2"

2W-200-20

20

107

57

123

73

3/4"

2W-250-25

25

111

74

134

99

1"

2W350-35

35

140

90

170

119

11/4"

铸造铜

2W400-40

40

142

95

172

123

11/2"

2W500-50

50

172

123

209

168

2"



※【注】:

1、需要法兰连接的在型号后加F,如2W250-25F

2、需要不锈钢螺纹连接的加J,如2W250-250J

3、需要不锈钢法兰式的即:2W25025JF

4、需要常开式的在型号最后加K,如2W250-25JFK
