高温电磁阀(200℃~600℃)
  产品名称: 高温电磁阀(200℃~600℃)
  产品型号: ZCG


  咨询电话:021-51602595 黄经理
 相关产品
 中温电磁阀(100℃~200℃)
 蒸汽电磁阀(100℃~300℃)
 高温电磁阀(200℃~600℃)


【产品名称:高温电磁阀】

【产品型号:ZCG】

☆常闭型:电磁阀正常在关闭状态下。当线圈通电,产生电磁力将活动铁芯吸上,阀口开启,呈通路状态。当线圈断电,磁场消失,活动铁芯复位,呈关闭状态。

☆常开型:电磁阀正常在开启状态下。当线圈通电时,产生磁力,衔铁在磁力作用下下移,阀门关闭。当线圈断电后,磁力为零,由于弹簧作用上升,主阀打开,阀门开启。

【产品介绍】:
ZCG高温电磁阀是先导直动型的电磁阀采用杠杆原理线圈和阀体分离,提高了使用温度,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进远程控制。

【工作原理】:
    ZCG高温电磁阀的电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

【产品特点】:
1、耐磨:选材合理,阀杯和导向套间利用流体的润滑作用,减少磨损,提高寿命。
2、耐冷凝:蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。
3、耐热:电磁部分、密封件部分用耐高温电工材料和密封材料,并应用了隔热措施。



【主要技术参数】:

工作介质

蒸汽及其他无腐蚀性气体

介质温度

≤200 200600

公称压力(Mpa)

1.6

工作压差(Mpa

0.05~1.6

0.1~1.6

电源电压

AC220V其余规格可作特殊订货

使用寿命

JB/T7352-94规定

额定流量系数(KV

泄露量(ml/min

JB/T7352-94·F规定

公称通径(mm

15

20

25

32

40

50

65

80

100

125

150

功耗

50VA

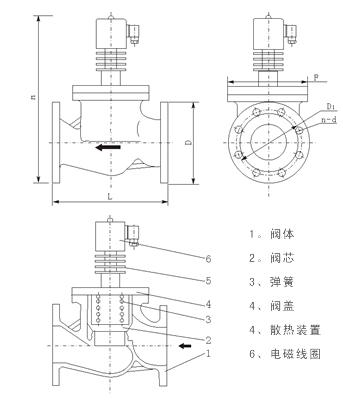

【产品尺寸】:

公称通径
DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸


H

L

G

H

L

D

D1

D2

b

f

n-d

15

148

92

1/2

176

130

95

65

46

14

2

4-φ14

20

148

92

3/4

181

150

105

75

56

16

2

4-φ14

25

148

110

1

210

160

115

85

65

16

3

4-φ14

32

182

120

1 1/4

221

180

140

100

76

18

3

4-φ18

40

182

140

1 1/2

230

200

150

110

84

18

3

4-φ18

50

192

162

2

252

230

165

125

99

20

3

4-φ18

65




265

290

185

145

118

20

3

4-φ18

80




276

310

200

160

132

20

3

4-φ18

100




373

350

220

180

156

22

3

4-φ18

125




416

400

250

210

184

22

3

4-φ18

150




400

480

285

240

211

24

3

4-φ22
