搪玻璃放料阀(HG5-16-79)
  产品名称: 搪玻璃放料阀(HG5-16-79)
  产品型号: HG5-16-79


  咨询电话:021-51602595 黄经理
 相关产品
 搪玻璃放料阀(HG5-16-79)


【产品名称:搪玻璃放料阀】
【产品型号:HG5-16-79】
HG5-16-79搪玻璃放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。有上展式与下展式结构,采用铸铁为阀体,内衬搪瓷玻璃,具有机械性能和耐腐蚀性能。
【产品介绍】:
HG5-16-79搪玻璃放料阀内衬搪磁玻璃是含高硅量的玻璃质釉,通过900℃左右高温涂于金属胎而成。并且表面光洁、耐磨、有一定的热稳定性。在化工、石油、冶金、制药、农药、染料、食品加工等行业使用。
【工作原理】:
HG5-16-79搪玻璃放料阀可分上展或下展式放料,上展式的手轮往右边转为关,往左边转为开,下展式的手轮往右边转为开,往左边转为关闭,阀体为V型,并提供提升和下降两种工作方式的阀瓣。
【产品特点】:
1、具有光滑的表面。不易粘结物料、易清洗。
2、耐热性,允许在-30℃至+240℃间使用(耐温急变小于120℃)。
3、能耐一般无机酸、有机酸弱碱液(P≤60℃ PH≤12)以及有机剂介质。
4、耐冲击性:耐冲击性能较小为2500克/厘米,因而使用时应避免硬物冲击。
5、绝缘性:玻璃料有绝缘性,厚1mm的玻璃在2000伏的高压下不会被击穿而导电。
【适用范围】:

产品名称

规格

使用范围

50~100L反锅

搪玻璃放料阀

DN70/32

50~100L反锅

200L

DN80/40

200~500L反锅

300~500L

DN100/50

1000~2000L反锅

1000~2000L

DN125/80

3000L反锅

3000L

DN150/100

5000L以上的反锅

500-300L贮罐

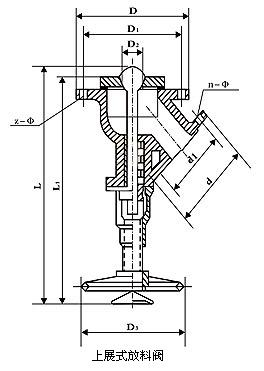

【上展式搪玻璃放料阀/测温阀尺寸表】:mm

配反应罐

规格

D

D1

D2

D3

z-φ

d

d1

n-φ

L

L1

50-100L

70/32

160

130

32

160

4-14

120

90

4-14

350

325

200-500L

80/40

185

150

42

160

4-18

130

100

4-14

360

330

1000-2000L

100/50

205

170

50

180

4-18

140

110

4-16

395

360

1000-2000L

100/50

210

185

50

180

6-14

140

110

4-16

395

360

1000-2000L

100/50

210

190

50

180

8-14

140

110

4-16

395

360

3000L

125/80

235

200

65

200

8-18

185

150

4-18

450

400

3000L

125/80

235

210

65

200

10-14

185

150

4-18

450

400

5000L

150/100

260

225

85

200

8-18

205

170

4-18

485

420

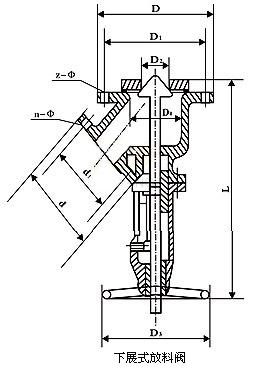

【下展式搪玻璃放料阀尺寸表】:mm

配反应罐

规格

D

D1

D2

D3

z-φ

d

d1

n-φ

L

50-100L

70/32

160

130

32

160

4-14

120

90

4-14

268

200-500L

80/50

185

150

42

100

4-18

130

100

4-14

275

1000-2000L

100/50

205

170

50

180

4-18

140

110

4-16

315

1000-2000L

100/50

210

185

50

180

6-14

140

110

4-16

315

1000-2000L

100/50

210

190

50

180

8-14

140

110

4-16

315

3000L

125/80

235

200

65

200

8-18

185

150

4-18

365

3000L

125/80

235

210

65

200

10-14

185

150

4-18

365

5000L

150/100

260

225

85

200

8-18

205

170

4-18

505
