上展式放料阀(HG5-89-1)
  产品名称: 上展式放料阀(HG5-89-1)
  产品型号: HG5-89-1


  咨询电话:021-51602595 黄经理
 相关产品
 上展式放料阀(HG5-89-1)


【产品名称:上展式放料阀】
【产品型号:HG5-89-1】
HG5-89-1上展式放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。主要阀体材质有:碳钢、304不锈钢、316不锈钢、316L不锈钢等。
【产品介绍】:
HG5-89-1上展式放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。
【工作原理】:
HG5-89-1上展式放料阀为上升式阀瓣(开启),当阀开启时,其阀芯伸入反应锅内,可起顶出作用,使物料在动态下出料,锅底不积料。阀芯设计为活动式防止结巴,阀瓣采用锥形密封面,阀座选用圆弧形密封面。这样,在阀瓣与阀座密合时形成一种类似线密封的密封形式。
【产品特点】:
1、阀体内腔装有耐冲刷、耐腐蚀的密封圈。
3、密封面采用线密封,保证密封的可靠性,并可防止结疤。
2、阀瓣密封根据需要时封面均堆焊接有硬质合金,具有高耐磨、耐腐蚀的功能。
3、各种操作方式,例如,手动,气动(弹簧复位式,双作用式、带手轮和不带手轮),电动、液动,齿轮等。

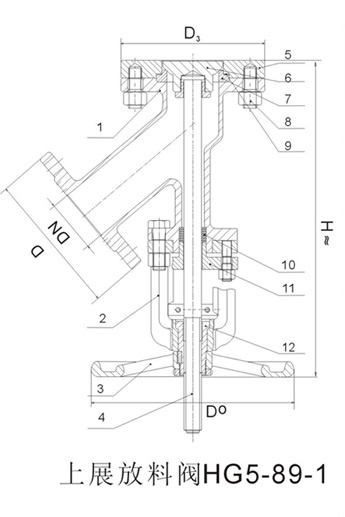

【主要外形尺寸】(法兰尺寸按JB79PN1.6Mpa):


口径

上展式放料阀HG5-89-1

下展式放料阀HG5-89-2

DN

D

D3

H

D0

D

D3

H

D0

25

115

115

270

160

115

135

225

160

32

135

135

285

160

135

145

300

160

40

145

145

355

180

145

160

340

180

50

160

160

370

180

160

180

345

180

65

180

180

465

220

180

195

425

220

80

195

195

480

250

195

215

445

250

100

215

215

590

280

215

260

535

280

125

245

245

730

300

245

280

585

300

150

280

280

775

320

280

335

665

320

200

335

335

900

360

335

405

800

360

250

405

405

1035

500

405

460

945

500
