气动管路截止阀(QJ-4、QJ-6、QJ-7)
  产品名称: 气动管路截止阀(QJ-4、QJ-6、QJ-7)
  产品型号: QJ-4、QJ-6、QJ-7


  咨询电话:021-51602595 黄经理
 相关产品
 气动管路球阀(Q91SAF、Q94SAF、Q11SAF、Q13SAF、Q14SAF、Q11SA)
 气动管路截止阀(QJ-4、QJ-6、QJ-7)
 气动管路截止阀(QJ-1A、QJ-1B、QJ-1C、QJ-2、QJ-3)


【产品名称:气动管路截止阀】

【产品型号:QJ-4、QJ-6、QJ-7】

气动管路截止阀生产型号有:QJ-4、QJ-6、QJ-7,气动单元组合中的辅助单元之一,主要用来切断气动管路的通道,具有密封性能好,外形美观、结构紧凑,连接形式多样,操作方便的特点,适用于紫铜管、尼龙管、塑料管和不锈钢管的连接。

【产品特点】:
1、设计扭矩低,即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置,阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能好。

【特性】:
公称压力:PN2.5 PN4.0 PN6.3 PN16 PN25MPa
公称通径:DN10-DN20
适用介质:油、水、气等多种非腐蚀性和腐蚀性介质
适用温度:-20℃-120℃
制造材料:20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316L等
配管:钢管¢12-¢34,铜管¢6,¢8,¢10
连接螺纹:G1/2" G3/4" G1" M24×1.5,M30×2,M36×2

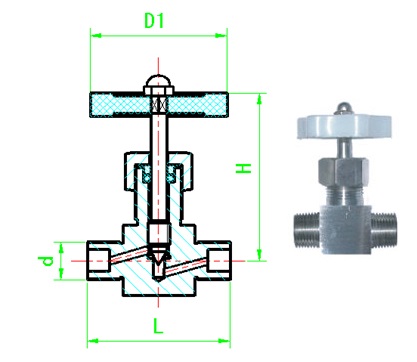

【QJ-4气动管路截止阀产品尺寸】:



d

D1

H

L

G1/4

35

43

42

G3/4

35

45

50

G1/2

35

47

56

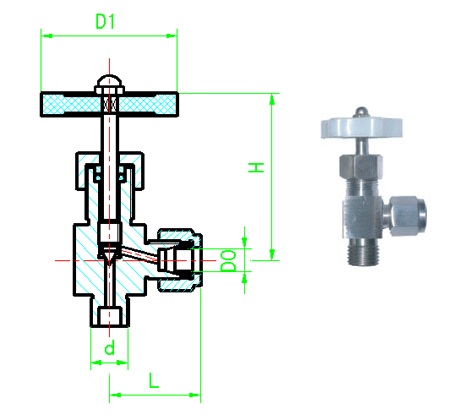

【QJ-6气动管路截止阀产品尺寸】:



D0

D1

H

L

6

35

45

27

8

35

45

27

10

35

48

28

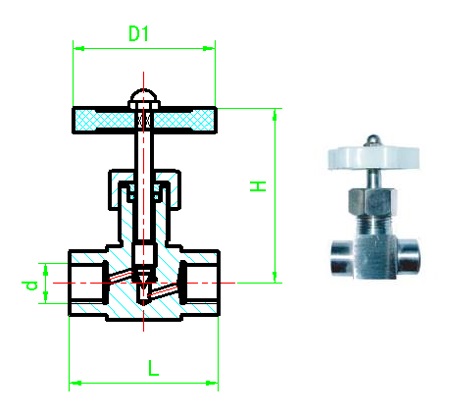

【QJ-7气动管路截止阀产品尺寸】:



d

D1

H

L

ZG1/4

35

43

42

ZG3/8

35

45

50

ZG1/2

35

47

56



,
