   首页 - 产品展厅 - 产品介绍
三阀组(1151、1161、1171、1181)
  产品名称: 三阀组(1151、1161、1171、1181)
  产品型号: 1151、1161、1171、1181


  咨询电话:021-51602595 黄经理
 相关产品
 三阀组(1151、1161、1171、1181)
 三阀组(QFF3-2、QFF3-4)
 一体化三阀组(SF-2B-320P)
 三阀组(M364W-12/6K)


【产品名称:三阀组】
【产品型号:1151、1161、1171、1181】
【产品介绍】:
1151三阀组可供同型号的压力变送器直接安装,螺栓孔规格M10×1.5。适用于1151系列电容差压变送器。其作用是从引压点将信号引入1151系列电容差压变送器正、负测量室,使引压点与测量室接通或断开,是1151电容变送器的配件。
【工作原理】:
1151三阀组由高低压阀与平衡阀组成,三个阀的组件结构完全相同。阀的通或断是由阀杆组件带动阀瓣移动而定的。
【产品特点】:
1、设计扭矩低,即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置,阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能好。
【特性】:
1、公称通径:DN6…
2、公称压力:≤6000Psi
3、结构特征: 锥面密封
4、适用工作温度:-29℃~+538℃
5、制造标准: ASME B16.34-2004
6、阀门检验与试验: API 598-1996
7、适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8、连接形多: 输入/输出均为内螺纹连接(NPT,G,Rc,Rp…)
9、材质:碳钢(A105,20#,35#);不锈钢(304,304L,316,316L,321)

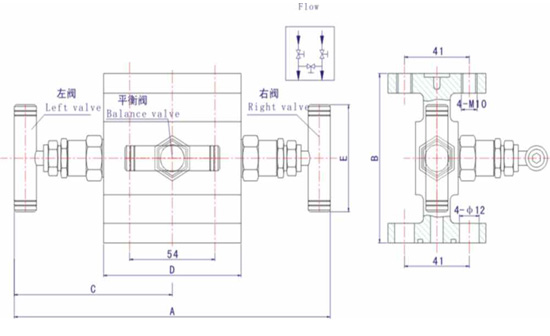

【1151三阀组产品尺寸】:


序号NO.

公称压力Norminalpressure

公称通径DN

进口INLET

出口OUTLET

阀体材料VALVE BODY MATERIAL

1

32Mpa

6

焊接管

Weld tube

法兰

Flange

20#

2

32Mpa

6

焊接管

Weld tube

法兰

Flange

1Cr18Ni9Ti

3

32Mpa

6

焊接管

Weld tube

法兰

Flange

20#

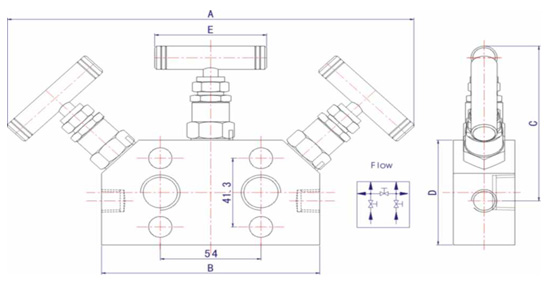

【1161三阀组产品尺寸】:


货号ITEM NO.

连接尺寸ConnectionsSize

A

B

C

D

E

1161-6K2

RF-1/4”NPT

207

95

105

86

60

1161-6k4

RF-1/2”NPT

207

95

105

86

60

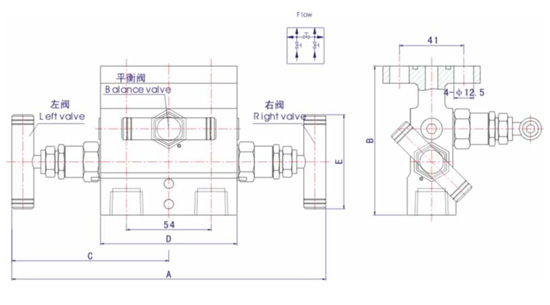

【1171三阀组产品尺寸】:


货号

ITEM NO.

连接尺寸

ConnectionsSize

A

B

C

D

E

1171-6K2

RF-1/4”NPT

245

117

93

63

60

1171-6k4

RF-1/2”NPT

245

117

93

63

60

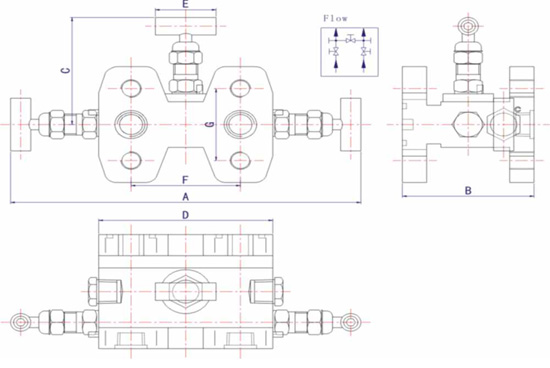

【1181三阀组产品尺寸】:


货号

ITEM NO.

连接尺寸

ConnectionsSize

A

B

C

D

E

F

G

1181-5K2

RF

173

65

61

86

20

54

41.3
