【产品名称：法兰角式针型阀】 【产品型号：J44W】 【产品介绍】：
J44W法兰角式针型阀结构特征:直角式、锥面密封、活动阀瓣，用于压力在6000PSI的高压管道。密封性好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。 【工作原理】：
J44W法兰角式针型阀工作原理与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。 【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能好。
【主要零件材料】： 零件名称 | 阀体 | 阀杆 | 阀底座 | 填料 | 填料阀盖 | 手轮 | J48H-16 | 碳钢 | 铬不锈钢 | 聚四氟乙稀 柔性石墨 | 碳钢 | 优质碳钢 | J48W-25P | 铬镍不锈钢 | 铬不锈钢 | 铬镍不锈钢 | 不锈钢 |
【主要性能规范】：

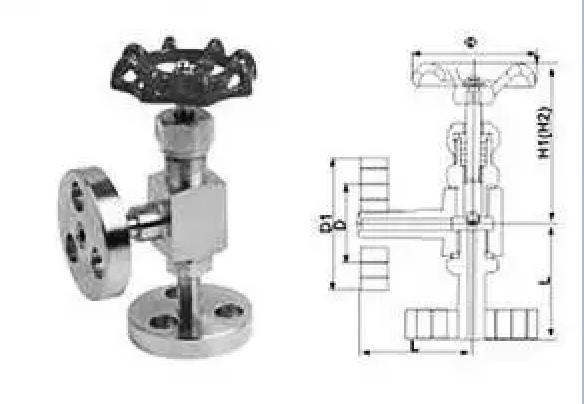

型号 | 公称压力(Mpa) | 公称直径DN(mm) | 尺寸(mm) | 阀体材料 | 工作温度(℃) | 适用介质 | 重量(kg) | L | d | H | Do | J48W-16P | 1.6 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.2 | J48W-16P | 1.6 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.75 | J48W-16P | 1.6 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 5.5 | J48W-25P | 2.5 | 10 | 118 | 8 | 100 | 80 | 1Cr18Ni9Ti | 450 | 水，蒸汽，碱，酸 | 3.2 | J48W-25P | 2.5 | 15 | 118 | 10 | 130 | 100 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 3.75 | J48W-25P | 2.5 | 20 | 128 | 14 | 150 | 140 | 1Cr18Ni9Ti | 450 | 水，蒸汽 | 5.5 | J48H-10 | 1.0 | 10 | 118 | 8 | 100 | 80 | 碳钢 | 425 | 水，蒸汽 | 3.2 | J48H-10 | 1.0 | 15 | 118 | 10 | 130 | 100 | 碳钢 | 425 | 水，蒸汽 | 3.75 | J48H-10 | 1.0 | 20 | 128 | 14 | 150 | 140 | 碳钢 | 425 | 水，蒸汽 | 5.5 |
|
