内外螺纹针型阀(J21W-320P)
  产品名称: 内外螺纹针型阀(J21W-320P)
  产品型号: J21W-320P


  咨询电话:021-51602595 黄经理
 相关产品
 内外螺纹针型阀(J21W-320P)


【产品名称:内外螺纹针型阀】
【产品型号:J21W-320P】
【产品介绍】:
J21W内外螺纹针型阀是仪表测量管路中精确调整的阀门,可以与变送器、压力表连接。适用于较小流量,较高温高压的气体或者液体的介质,也适合与压力表配合使用。
【工作原理】:
J21W内外螺纹针型阀工作原理与截止阀是一样的,阀芯是一个针型的圆锥体,密封面呈锥面。阀芯沿流体的中心线作升降运动,来控制阀门的开启与关闭或调节开度,顺时针关闭阀门,逆时针则开启,是属升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。
【产品特点】:
1、设计扭矩低,即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置,阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能好。

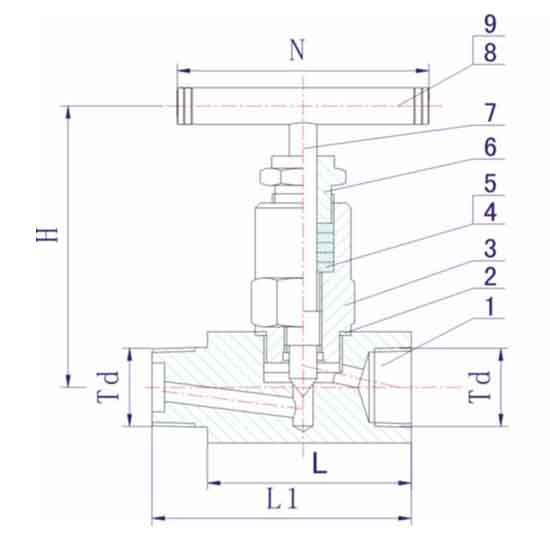

【主要零件材料】:

序号

NO.

零件名称

Part name

材质

Material

1

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

2

阀盖垫片 Bonnet Gasket

紫铜(Red copper) PTFE

3

阀盖Bonnet

20# A105 SS304 SS304L SS316 SS316L

4

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)

金属盘根(Matel and Graphite)

5

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

6

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

7

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

8

手柄 Handle

20# A105 SS304 SS304L SS316 SS316L

9

内六角螺钉 Hexagon Screw

20# A105 SS304 SS304L SS316 SS316L


货号

ITEM NO.

公称通径 DN

Nominal bore

Td

H

L

L1

N

J21W-HB-1

DN6

NPT1/4

75

58

75

60

J21W-HB-2

NPT1/2

80

62

66

60

J21W-HB-3

NPT3/4

80

57

-

60

J21W-HB-4

DN10

NPT3/8

75

58

78

60

J21W-HB-5

DN15

NPT1/2

77

68

86

60
